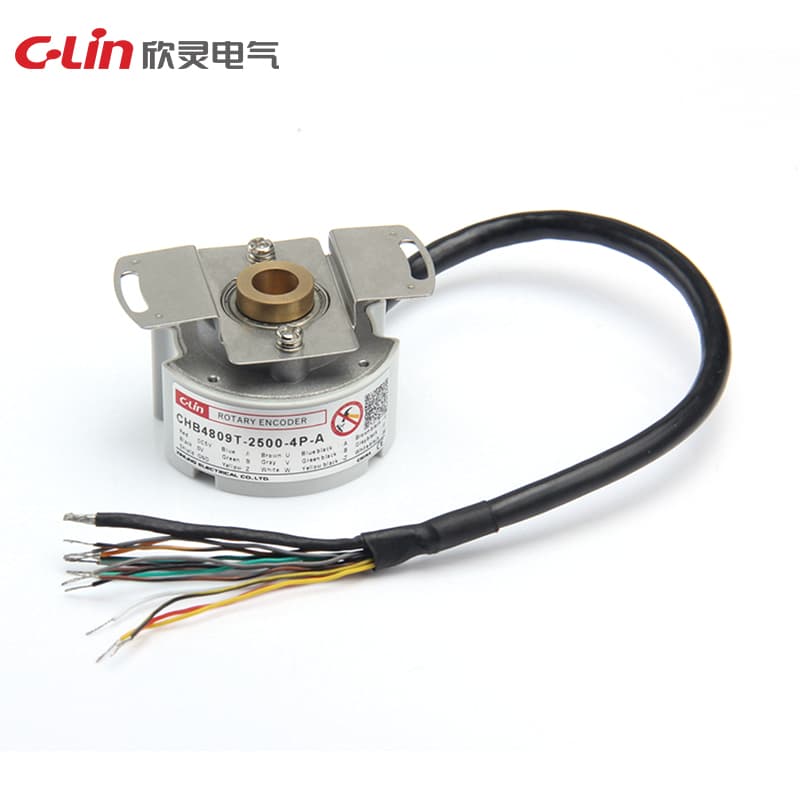

インクリメンタルエンコーダー CHB48T

Name: インクリメンタルエンコーダー CHB48T
Brand: C-Lin
SKU: CHB48T

Model Number: CHB48T

仕様モデル: CHB4809T-2500-4P-A 主な外形寸法: 外径 Ф48mm; コーン穴 Ф9mm 動作電源: DC5V±10% 磁極対数: 2P, 3P, 4P, 5P パルス数: 500, 1000, 2000, 2500, 5000 出力相: A B Z U V W -A -B -Z -U -V -W 出口方式: G: ライン側出口適用業界: 主にサーボモーター業界、ロボットおよびその他の自動化・半自動化業界で使用

見積依頼

技術仕様

Main size	外径:φ48mm; 軸径:φ9mm
Output phase	A,B,Z,U,V,W / -A,-B,-Z,-U,-V,-W
Working power	DC5V±10%
Supply Voltage	5±0.25V
Termination mode	G: 側面引き出しケーブル
VH Output Voltage	> 3.4
VL Output Voltage	< 3.4
Response frequency	0-300KHz
Current consumption	≤ 60mA
Output Method (AM26C31I)	ドライブ出力
