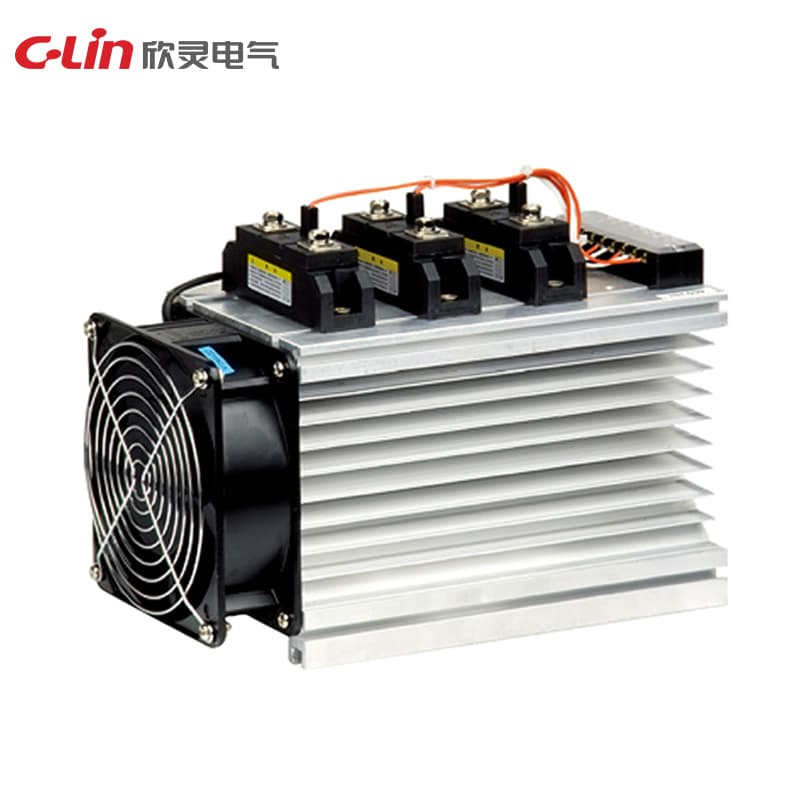

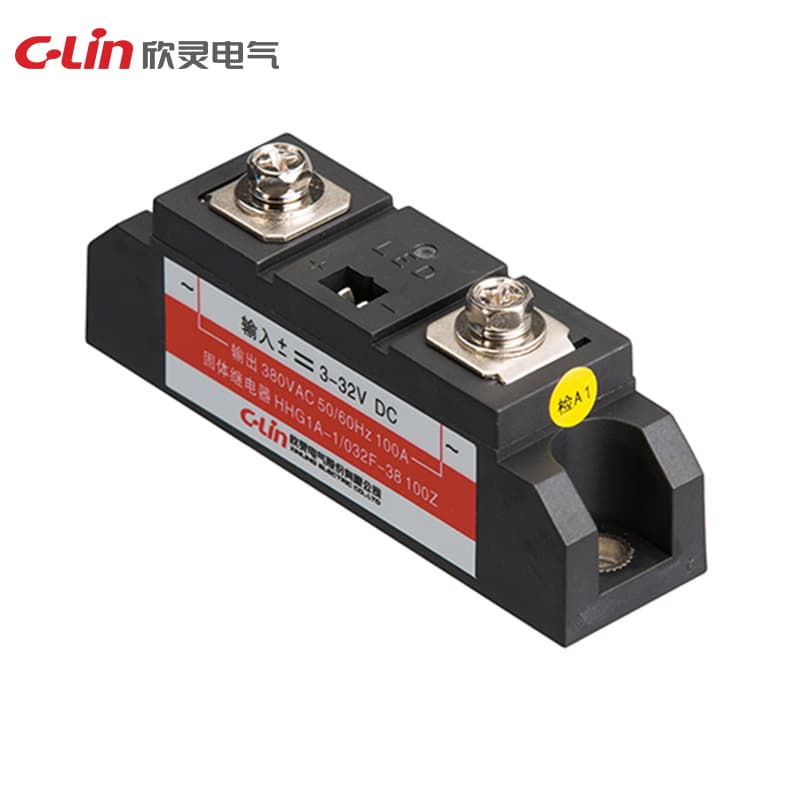

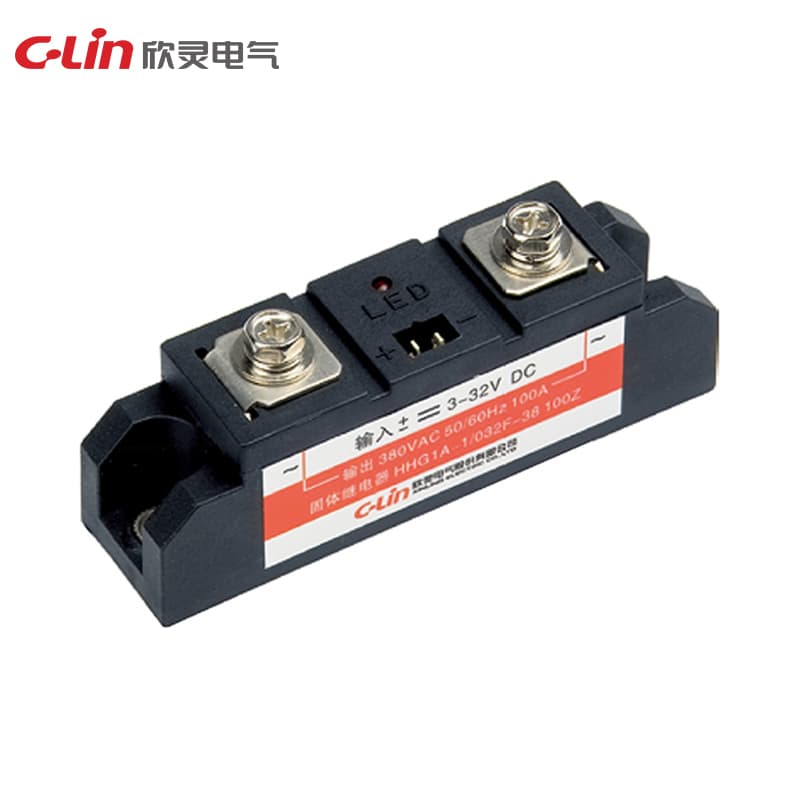

産業グレード ソリッドステートリレー HHG1C シリーズ
Model Number: HHG1C
制御電圧: 3-32VDC 制御電流: 5-25mA 負荷電圧: 120: 60-1200VAC 負荷電流: 60A, 80A, 100A, 120A, 150A, 200A, 250A, 300A, 350A, 400A オン状態電圧降下: AC≤1.6VAC オン/オフ時間: AC≤10ms オフ状態漏れ電流: AC≤10mA 耐電圧: ≥2500VAC 周囲温度: -30~80℃ 取付方式: ボルト取付 説明: 5A以上の負荷は放熱器を装備する必要があります 80A以上の負荷はファンまたは水冷で冷却する必要があります
見積依頼技術仕様
| Model | HHG1C |
| Dimension | （60-150A）94×25×38mm （200-350A）94×34×43mm （400A）95×39×43mm |
| Instruction | 5A以上の負荷には放熱器の取り付けが必要です。80A以上の負荷には強力な冷却ファンまたは水冷を追加する必要があります |
| On-off time | AC ≤ 10ms |
| Load current | 60A, 80A, 100A, 120A, 150A, 200A, 250A, 300A, 350A, 400A |
| Load voltage | 120: 60-1200VAC |
| Ambient temp. | -30~80°C |
| Control current | 5-25mA |
| Control voltage | 3-32VDC |
| Installation form | ボルト取付 |
| Dielectric strength | ≥ 2500VAC |
| On-state voltage drop | AC ≤ 1.6VAC |
| Off-state leakage current | AC ≤ 10mA |
