C-Lin

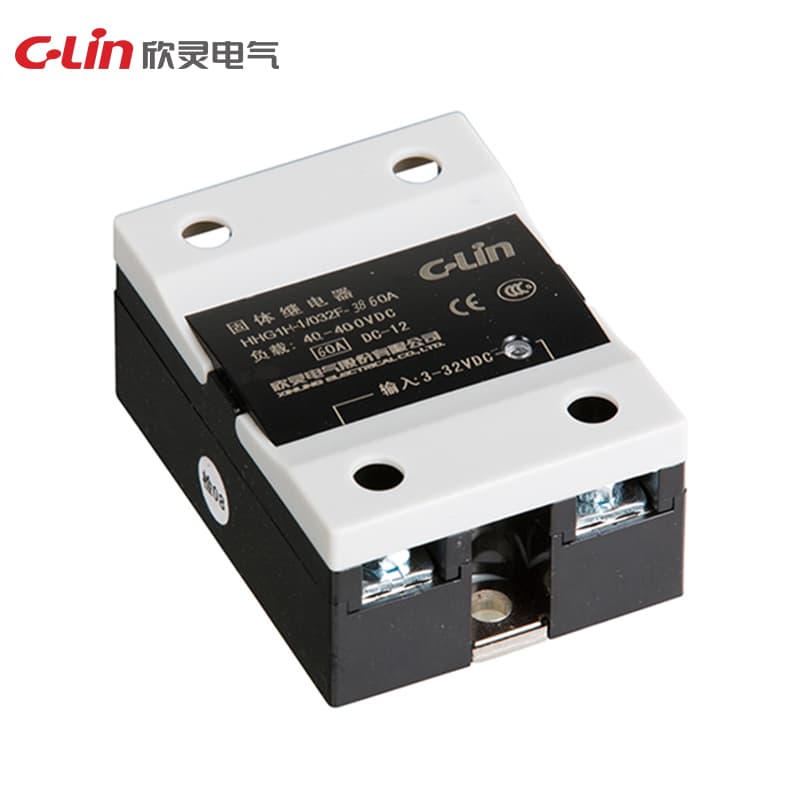

単相サイリスタ逆並列ソリッドステートリレー HHG1Hシリーズ

Name: 単相サイリスタ逆並列ソリッドステートリレー HHG1Hシリーズ
Brand: C-Lin
SKU: HHG1H-1/032F-38

Model Number: HHG1H-1/032F-38

制御電圧: 3-32VDC 制御電流: 6-25mA 負荷電圧: 38: 24-440VAC、120: 40-1200VAC 負荷電流: 60A、80A、100A、120A オン状態電圧降下: AC≤ 1.6VAC オン・オフ時間: AC≤ 10ms オフ状態漏れ電流: AC≤ 10mA 耐電圧: ≥ 2500VAC 周囲温度: -30~80℃ 外形寸法: 60×45×29mm 取付方式: ボルト取付注: 5A以上の負荷は放熱器の装着が必要。80A以上の負荷はファンまたは水冷が必要

見積依頼

技術仕様

Model	HHG1H-1/032F-38
Dimension	60×45×29mm
Instruction	5A以上の負荷は放熱器の装着が必要。80A以上の負荷は強制空冷ファンまたは水冷の追加が必要
On-off time	AC≤ 10ms
Load current	60A、80A、100A、120A
Load voltage	38: 24-440VAC 120: 40-1200VAC
Ambient temp.	-30~80°C
Control current	6-25mA
Control voltage	3-32VDC
Installation form	ボルト取付
Dielectric strength	≥ 2500VAC
On-state voltage drop	AC ≤ 1.6VAC
Off-state leakage current	AC ≤ 10mA
