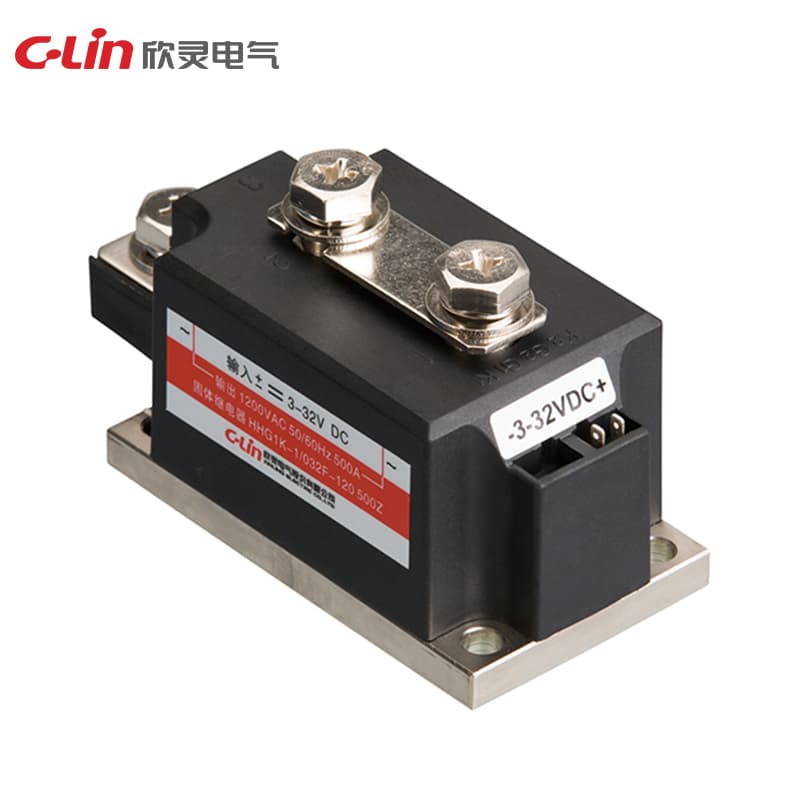

工業グレード ソリッドステートリレー HHG1Kシリーズ
Model Number: HHG1K-1/032F-120
制御電圧: 3-32VDC 制御電流: 5-25mA 負荷電圧: 120: 60-1200VAC 負荷電流: 500A, 600A, 800A, 1000A オン状態電圧降下: AC＜1.6VAC オン/オフ時間: AC≤10ms オフ状態漏れ電流 AC≤10mA 耐電圧: ≥2500VAC 周囲温度: -30~80℃ 寸法: 500-600A: 115×53×60mm 800A: 125×63×70mm 1000A: 149×66×76mm 取付形式: ボルト取付 説明: 5A以上の負荷は放熱器の装備が必要 80A以上の負荷はファン強制冷却または水冷が必要
見積依頼技術仕様
| Model | HHG1K-1/032F-120 |
| Dimension | 500-600A：115×53×60mm 800A：125×63×70mm 1000A：149×66×76mm |
| Instruction | 5A以上の負荷には放熱器の装着が必要；80A以上の負荷には強制空冷ファンまたは水冷の追加が必要 |
| On-off time | AC≤ 10ms |
| Load current | 500A, 600A, 800A, 1000A |
| Load voltage | 120: 60-1200VAC |
| Ambient temp. | -30~80°C |
| Control current | 5-25mA |
| Control voltage | 3-32VDC |
| Installation form | ボルト取付 |
| Dielectric strength | ≥ 2500VAC |
| On-state voltage drop | AC ≤ 1.6VAC |
| Off-state leakage current | AC ≤ 10mA |
