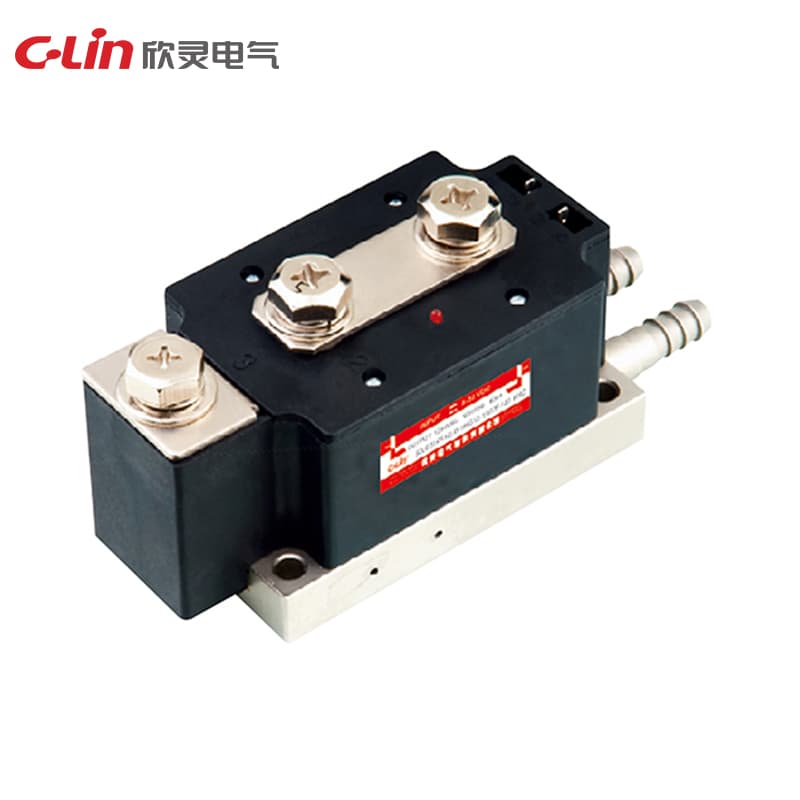

産業グレードソリッドステートリレー HHG1S シリーズ

Name: 産業グレードソリッドステートリレー HHG1S シリーズ
Brand: C-Lin
SKU: HHG1S-1/032F-120

Model Number: HHG1S-1/032F-120

制御電圧: 3-32VDC 制御電流: 5-25mA 負荷電圧: 120: 60-1200VAC 負荷電流: 500A, 600A, 800A, 1000A オン状態電圧降下: AC＜1.6VAC オン・オフ時間: AC≤10ms オフ状態漏れ電流 AC≤10mA 耐電圧: ≥2500VAC 周囲温度: -30~80℃ 外形寸法: 500-600A: 150×53×68mm 800A: 160×63×75mm 1000A: 185×66×81mm 取付形式: ボルト取付説明: 5A以上の負荷は放熱器の装着が必要 80A以上の負荷は強制空冷ファンまたは水冷が必要

見積依頼

技術仕様

Model	HHG1S-1/032F-120
Dimension	500-600A: 150×53×68mm 800A: 160×63×75mm 1000A: 185×66×81mm
Instruction	5A以上の負荷には放熱器の取付が必要；80A以上の負荷には強力な冷却ファンまたは水冷の追加が必要
On-off time	AC≤ 10ms
Load current	500A, 600A, 800A, 1000A
Load voltage	120: 60-1200VAC
Ambient temp.	-30~80°C
Control current	5-25mA
Control voltage	3-32VDC
Installation form	ボルト取付
Dielectric strength	≥ 2500VAC
On-state voltage drop	AC ≤ 1.6VAC
Off-state leakage current	AC ≤ 10mA
