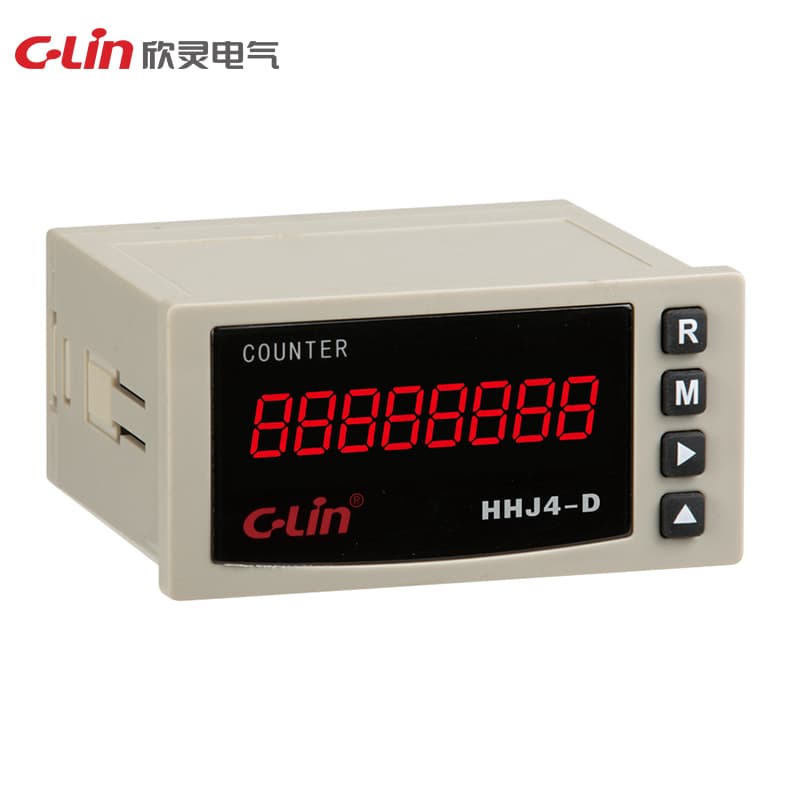

カウンティングリレー HHJ4 シリーズ

Name: カウンティングリレー HHJ4 シリーズ
Brand: C-Lin
SKU: HHJ4-D

Model Number: HHJ4-D

動作電源：DC24V；AC24V、AC220V、AC380V 動作モード：正計数、逆計数計数速度：高周波 1000 回/秒；低周波 30 回/秒計数範囲：(1-999999)×1、×10、×100 回入力信号：接点信号、PNP常開の光電/近接スイッチ出力モード：N、C、F、X、R 多規格停電メモリ：10 年接点形式：常開・常閉接点各1組接点容量：3A AC250V（抵抗負荷）外形寸法：96×48×114mm O

見積依頼

技術仕様

Ui	400V
Ith	5A
Uimp	2.5KV
Ue/Ui	定格動作電圧Ue/定格動作電流Ie：AC-15 Ue：AC250V、Ie：3A（各使用カテゴリ）
Altitude	≤2000m
Reset mode	押しボタンリセット、または⑧端子4点短絡リセット。
Installation	パネルタイプ
Specification	HHJ4-A
Counting range	1~999999(x1、x10、x100 倍)
Counting Signal	a) リレー接点、トラベルスイッチ等；b) レベル信号：パルスレベル（H：DC4V~30V 有効、L：0~DC2V 無効）。c) センサ信号：光電スイッチ、近接スイッチ、ホールスイッチ
Operating power	AC380V、220V、110V50/60Hz、許容電圧変動範囲は（85%~110%）Ue；DC24V。
Contact capacity	3A AC250V（抵抗負荷）
Temperature range	-5°-40°C
Counting frequency	a) 低周波計数：≤30 回/秒、最小信号パルス幅 >15ms。b) 高周波計数：≤1000 回/秒、最小信号パルス幅 >0.5ms、信号デューティ比は 50%.
Memory of power failure	10 年
