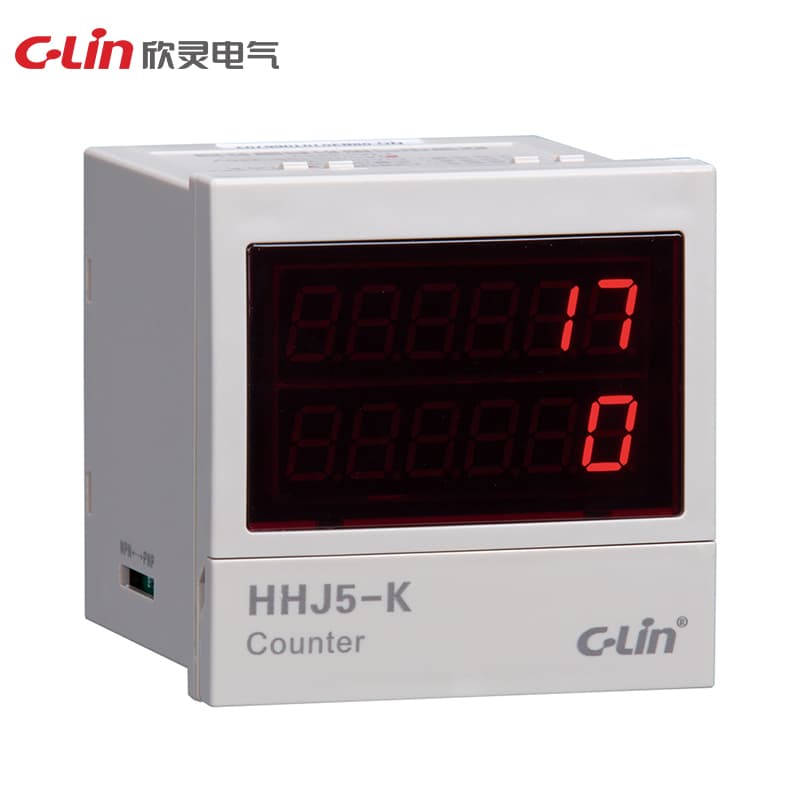

カウンティングリレー HHJ5 シリーズ

Name: カウンティングリレー HHJ5 シリーズ
Brand: C-Lin
SKU: HHJ5-K

Model Number: HHJ5-K

動作電源：AC/DC24V；AC/DC100-240V；AC380V 動作モード：正計数動作モード：部品の自動リセット；累積総数またはパッケージ数計数速度：高周波 1000 回/秒；低周波 30 回/秒計数範囲：1-999999 入力信号：接点信号、PNP ノーマルオープン光電/近接スイッチ停電メモリ：10 年接点形式：1c（a接点+ b接点）接点容量：3A AC250V（抵抗負荷）寸法：

見積依頼

技術仕様

Ui	400V
Ith	5A
Uimp	2.5KV
Ue/Ui	定格動作電圧Ue/定格動作電流Ie：AC-15 Ue：AC250V，Ie：3A（各使用カテゴリ）
Altitude	≤2000m
Reset mode	a) 総計：13、14 短押しリセット；b) 部品：8、10 短押しリセット、またはパネルRキーを押す。
Installation	パネルタイプ
Specification	HHJ5-F
Counting range	1~999999
Counting signal	a) 接点信号：リレー接点、リミットスイッチ等。 b) レベル信号：パルスレベル（H：DC4V~30V有効、L：0~DC2V無効） c) センサ信号：光電スイッチ、近接スイッチ、ホールスイッチ。
Operating power	AC380V、220V、110V、36V、24V 50/60Hz、許容電圧変動範囲は（85%~110%）Ue；DC24V。
Contact capacity	3A AC250V（抵抗負荷）
Counting display	a) 総計：部品計数値の合計で、計数方法は[packet]と[totalised]の2種類。総計設定値に達すると計数停止し、リレー出力なし。手動でリセットが必要。 b) 部品：各ロットの数を表示し、部品設定値に達すると接点出力、t秒後に自動リセット。
Temperature range	-5°-40°C
Counting frequency	a) 低周波計数：≤30 回/秒、最小信号パルス幅 >15ms。 b) 高周波計数：≤1000 回/秒、最小信号パルス幅 >0.5ms、信号デューティ比は 50%。
Memory of power failure	10 年
