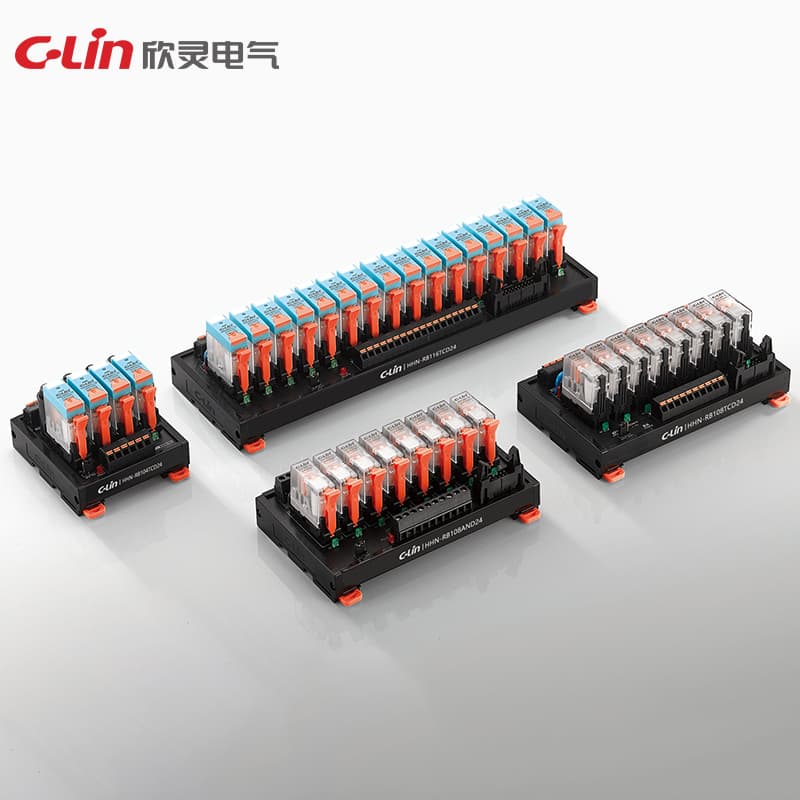

パワーリレーモジュール HHN-RBシリーズ
Model Number: HHN-RB1234
HHN-RB1234HHN-RB56
駆動モード: NPN/PNP 定格電圧: 5VDC, 12VDC, 24VDC, 36VDC 12VAC, 24VAC, 36VAC, 110VAC, 220VAC 単一チャネル定格消費電力: DC: 0.53W AC: 1.0VA 動作電圧: 定格電圧 × 70% 釈放電圧: 定格電圧 × 10% 動作時間: ≤15ms 釈放時間: ≤10ms 接点形式: 1Z NO: 15A 277VAC/30VDC; 1Z NC: 12A 277VAC/30VDC; 2Z: 8A 277VAC/30VDC 1/3HP 電気的寿命: 1×10 5 機械的寿命: 1×10 7 接点材料: 銀合金 接点抵抗: ≤100mΩ (6VDC 1A) 保護回路: RC、バリスタ、ヒューズ
見積依頼技術仕様
| Model | HHN-RB1234 |
| Drive mode | NPN/PNP 互換 |
| Contact type | 1Z NO: 15A 277VAC/30VDC; 1Z NC: 12A 277VAC/30VDC; 2Z: 8A 277VAC/30VDC 1/3HP |
| Release time | ≤ 10ms |
| Rated voltage | 5VDC, 12VDC, 24VDC, 36VDC 12VAC, 24VAC, 36VAC, 110VAC, 220VAC |
| Operation time | ≤ 15ms |
| Electrical life | 1×10⁵ |
| Mechanical life | 1×10⁷ |
| Release voltage | 定格電圧×10% |
| Contact material | 銀合金 |
| Operating voltage | 定格電圧×70% |
| Contact resistance | ≤ 100mΩ(6VDC 1A) |
| Protection circuit | RC、バリスタ、ヒューズ（オプション） |
| Single circuit rated power consumption | DC: 0.53W AC: 1.0VA |
