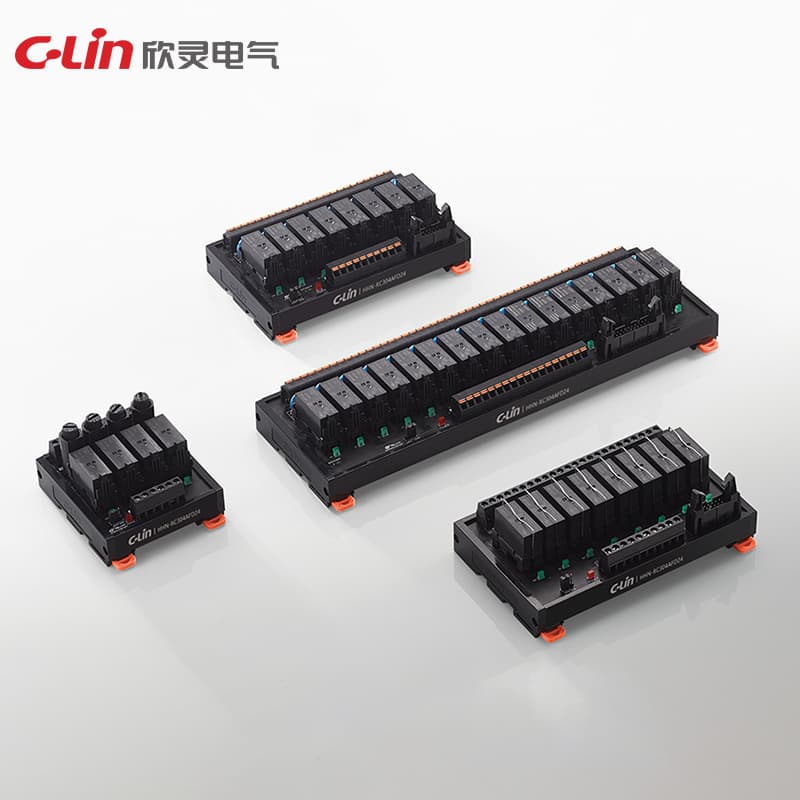

パワーリレーモジュール HHN-RC シリーズ

Name: パワーリレーモジュール HHN-RC シリーズ
Brand: C-Lin
SKU: HHN-RC3478

Model Number: HHN-RC3478

駆動方式: NPN/PNP 互換定格電圧: 5VDC, 12VDC, 24VDC, 36VDC 単一チャネル定格消費電力: DC: 0.53W AC: 1.0VA 動作電圧: 定格電圧 × 70% 復帰電圧: 定格電圧 × 10% 動作時間: ≤15ms 復帰時間: ≤10ms 接点形式: 1Z NO: 16A 250VAC/30VDC; 2Z: 10A 250VAC/30VDC 電気的寿命: 1×10 5 機械的寿命: 1×10 7 接点材料: 銀合金接点抵抗: ≤100mΩ (6VDC 1A) 保護回路: RC、バリスタ、ヒューズはオプション

見積依頼

技術仕様

型式	HHN-RC1
駆動方式	NPN/PNP 互換
接点形式	1Z NO: 16A 250VAC/30VDC； 2Z: 10A 250VAC/30VDC
復帰時間	≤ 10ms
定格電圧	5VDC, 12VDC, 24VDC, 36VDC
動作時間	≤ 15ms
電気的寿命	1×10⁵
機械的寿命	1×10⁷
復帰電圧	定格電圧 ×10%
接点材料	銀合金
動作電圧	定格電圧 ×70%
接点抵抗	≤ 100mΩ(6VDC 1A)
保護回路	RC、バリスタ、ヒューズはオプション
単回路定格消費電力	DC: 0.53W AC: 1.0VA
