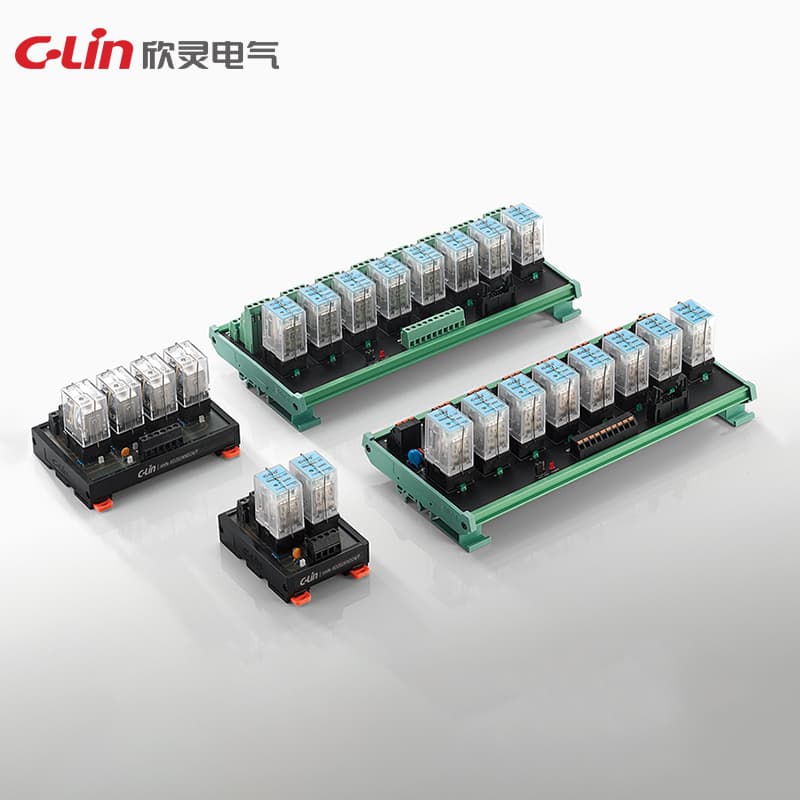

パワーリレーモジュール HHN-RD シリーズ
Model Number: HHN-RD
モデル: HHN-RD1,2,3,4,5,6,7,8 接点構成: 2Z; 3Z; 4Z 接点抵抗（初期）: ≤100mΩ 接点材質: 銀合金 定格制御容量（抵抗負荷）: 6.5A（HHN68B）、10A（HHN68BVL）、12A（HHN68AVL） 5A 240VAC 28VDC（HHN68B、HHN68BVL） 接点最大許容電圧: 240VAC 28VDC 絶縁抵抗（初期）: 1000mΩ（500VDC） コイル温度上昇（70℃時）: ≤85K 動作時間（20℃時）: ≤20ms 復帰時間（20℃時）: ≤15ms（DCタイプ）、≤25ms（ACタイプ） 機械的寿命: ≥107（頻度 300 回/分
見積依頼技術仕様
| Model | HHN-RD |
| Mechanical life | ≥ 10⁷（頻度 300 回/分） |
| Contact material | 銀合金 |
| Rated voltage (V) | DC12V |
| Contact composition | 2Z; 3Z; 4Z |
| Reset time (at 20°C ) | ≤ 15ms（DCタイプ）、≤ 25ms（ACタイプ） |
| Rated current ±10% (MA) | 75 |
| Coil resistance ±10% (Ω) | 160 |
| Operation time (at 20°C ) | ≤ 20ms |
| Maximum pull-on voltage (V) | ≤ 75% |
| Maximum release voltage (M) | ≥ 10% |
| Rated power consumption (W) | 0.9W |
| Contact resistance (initial) | ≤ 100mΩ |
| Maximum allowable voltage (V) | 定格電圧 ×110% |
| Insulation resistance (initial) | 1000mΩ（500VDC） |
| Maximum allowable voltage of contact | 240VAC 28VDC |
| Coil temperature rise value (at 70°C) | ≤ 85K |
| Rated control capacity (resistive load) | 6.5A(HHN68B)、10A(HHN68BVL)、12A(HHN68AVL) 5A 240VAC 28VDC(HHN68B,HHN68BVL) |
| Electrical life (at rated control capacity) | ≥ 10⁵（頻度 1s ON、1s OFF） |
