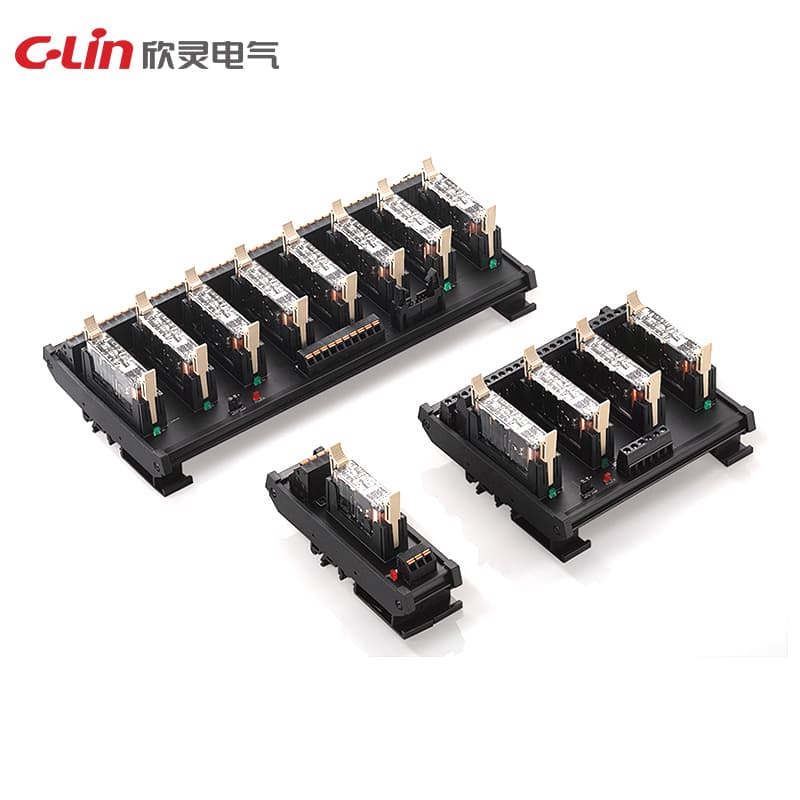

安全リレーモジュール HHN-RQ シリーズ
Model Number: HHN-RQ
駆動方式: NPN/PNP互換 定格電圧: DC12V; DC18V; DC21V; DC24V; DC48V; DC100V 4極定格電流 (mA): 30; 20; 17.1; 15; 7.5; 3.8 4極消費電力 (mW): 約 360; 約 420 6極定格電流 (mA): 41.7; 27.8; 23.8; 20.8; 10.4; 5.3 6極消費電力 (mW): 約 500; 約; 580 動作電圧: 定格電圧に対して約 75% 復帰電圧: 定格電圧に対して約 10% 動作時間: ≤ 20ms 復帰時間: ≤ 10ms 抵抗負荷: AC250V 6A; DC30V 6A 誘導負荷
見積依頼技術仕様
| 型式 | HHN-RQ |
| 駆動方式 | NPN/PNP互換 |
| 復帰時間 | ≤ 10ms |
| 定格電圧 | DC12V |
| 動作時間 | ≤ 20ms |
| 抵抗負荷 | AC250V 6A; DC30V 6A |
| 電気的寿命 | ≥ 100000 回 (定格負荷) |
| 機械的寿命 | ≥ 10 百万回 |
| 復帰電圧 | 定格電圧の約 10% |
| 接点材質 | 銀合金 |
| 動作電圧 | 定格電圧の約 75% |
| 接点抵抗 | ≤ 100mΩ |
| 4P 定格電流 (mA) | 30 |
| 6P 定格電流 (mA) | 41.7 |
| 4P 消費電力 (mW) | 約 360 |
| 6P 消費電力 (mW) | 約 500 |
| 最大開閉頻度 | 機械 36000 回/時 定格負荷 1800 回/時 |
| 誘導負荷開閉性能 | AC15V AC240V 2A; DC13V DC24V 1A; DC48V 0.5A; DC110V 0.2A |
