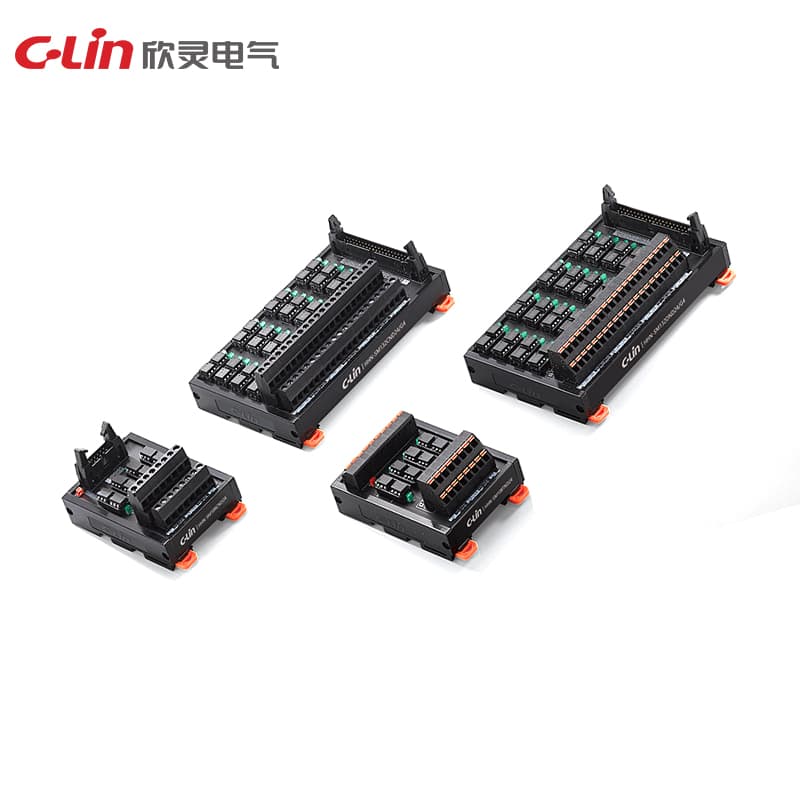

光MOSリレーモジュール HHN-SM シリーズ

Name: 光MOSリレーモジュール HHN-SM シリーズ
Brand: C-Lin
SKU: HHN-SM

Model Number: HHN-SM

定格動作電圧: 5VDC, 12VDC, 24VDC 定格動作電流: 5mA 配線極性: 極性あり（配線順序に注意）負荷電流: 1A; 2A; 3A; 4A; 5A 負荷電圧: 60VDC; 100VDC; 100VDC; 60VDC; 30VDC サージ電流: 1A; 2A; 3A; 4A; 5A 最大動作周波数: 200HZ 最大電圧降下 (-40~100%℃): 0~0.8V ピーク電圧: 2500V 制御チャネル数: 4, 8, 16, 32 絶縁抵抗: 100MΩ (500VDC) オン時間 (10~90%): 0.5ms オフ時間 (10~90%): 0.03ms 絶縁耐電圧: 3750V

見積依頼

技術仕様

モデル	HHN-SM
負荷電流	1A
負荷電圧	60VDC
ピーク電圧	2500V
サージ電流	1A
配線極性	極性あり（配線順序に注意）
オフ時間 (10~90%)	0.03ms
絶縁抵抗	100MΩ (500VDC)
定格動作電流	5mA
定格動作電圧	5VDC, 12VDC, 24VDC
導通時間 (10~90%)	0.5ms
最大動作周波数	1kHz
制御チャネル数	4, 8, 16, 32
絶縁耐電圧	3750Vrms
最大電圧降下 (-40~100°C)	0~0.8V
