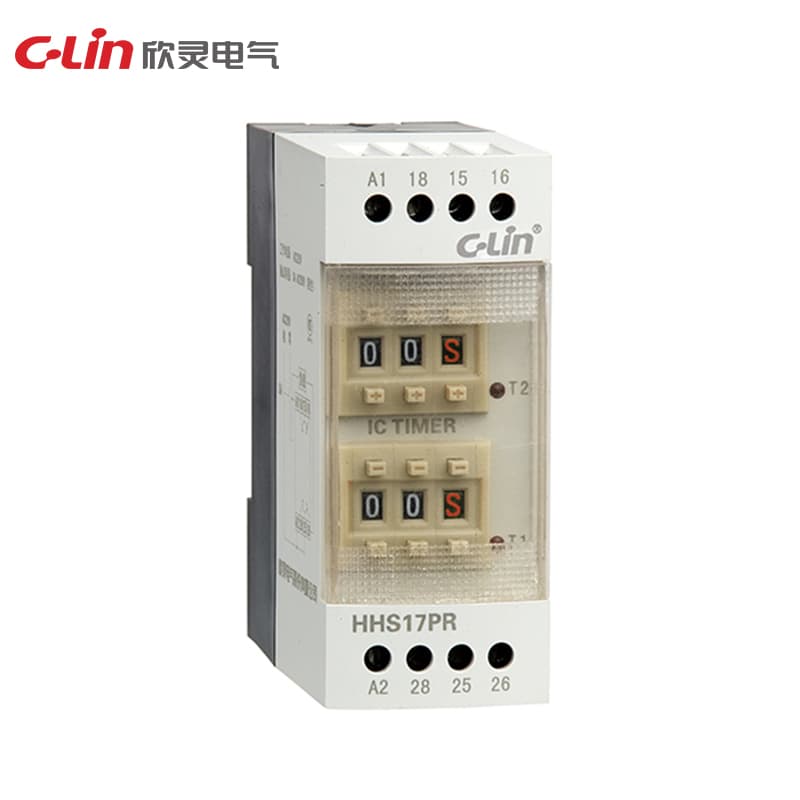

タイムリレー HHS17シリーズ

Name: タイムリレー HHS17シリーズ
Brand: C-Lin
SKU: HHS17PR

Model Number: HHS17PR

動作電源：AC/DC24V；AC/DC100V-240V 遅延範囲：0.1s~99h 繰返し誤差：≤1% 動作モード：電源投入遅延接点形式：遅延接点2組接点容量：3A AC250V（抵抗負荷）外形寸法：33×78×68.5mm 取付方式：機器取付型または35mmガイドレール型

技術仕様

Ui	400V
Ith	5A
Uimp	2.5KV
Ue/Ui	定格動作電圧Ue/定格動作電流Ie：AC-15 Ue:AC250V、Ie:3A（使用カテゴリーごと）.
Altitude	≤2000m
Humidity	設置場所の最高温度40°Cにおいて、空気の相対湿度は50%以下でなければならない。低温ではより高い相対湿度が許容される場合があり、例えば20°Cで90%まで。温度変化による結露が時折生じる場合は特別な対策を講じること。
Delay range	0.1s-99h（時間ベース調整可能）
Contact form	時間遅延切替接点2組
Installation	機器取付型、35mmレール型
Working Mode	電源投入遅延
Specification	HHS17P
Setting method	2桁、時間ベースDIPスイッチ設定
Operating power	DC24V/AC24V、AC/DC100-240V
Contact capacity	3A AC250V（抵抗負荷）
Repetition error	遅延範囲>1sでEr≤1%；遅延範囲<1sでEr<50ms
Temperature range	-5°-40°C
