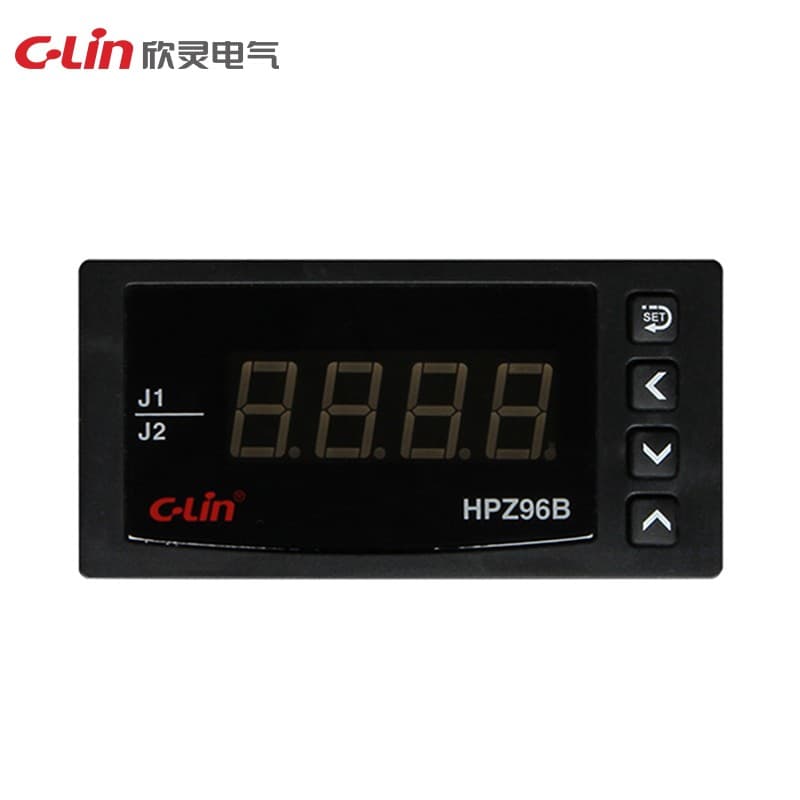

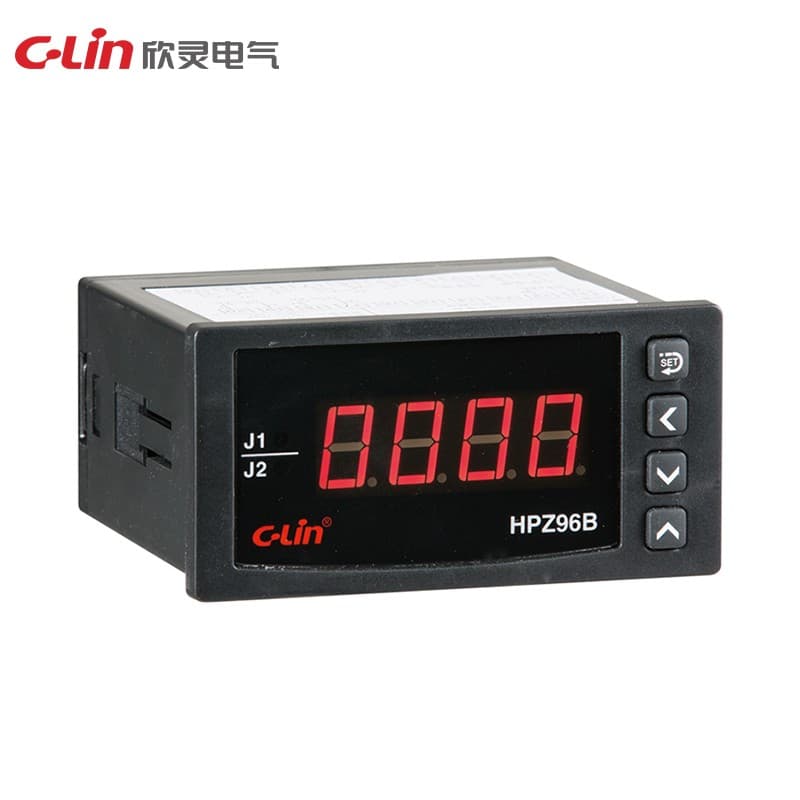

プログラマブル三相電力メータ HPZシリーズ
Model Number: HPZ96B
測定信号：AC電流、電圧（三相） 測定誤差：≤0.5級 表示方式：一体型デジタル管表示 範囲：0-9999 通信インターフェース：RS485（オプション） 電流範囲：AC 0-5A（直結）（範囲設定可）AC 5A超（電流変成器付） 電圧範囲：AC0-500V（直結）；AC500V超（電圧変成器付） 動作電源：AC220V または AC380V 外形寸法：123×123×96mm 開口寸法：112×112mm 取付方式：パネル型 典型的な用途：使用用
見積依頼技術仕様
| Model | HPZ96B |
| Range | 0~9999 |
| Dimension | 123×123×96mm |
| Hole size | 112×112mm |
| Alarm output | J1およびJ2リレー |
| Display mode | 一体型デジタル表示 |
| Current range | AC 0~5A（直結）（範囲設定可、≥ AC5AはCT装備） |
| Voltage range | AC0~500V（直結）（範囲設定可、≥ AC500VはPT装備） |
| Supply voltage | AC220V または AC380V |
| Comm. interface | RS485（オプション） |
| Measurement error | ≤ 0.5級 |
| Operating voltage | AC100~240V |
| Measurement signal | AC電流および電圧（三相） |
| Installation method | パネル型 |
| Transmission output | M:（4~20mA）インピーダンス ≤ 350Ω |
| Typical application | スイッチギアアセンブリ、配電盤、変電所などの電気信号測定に使用 |
