Micro Switch LXW-AZ Series
C-Lin

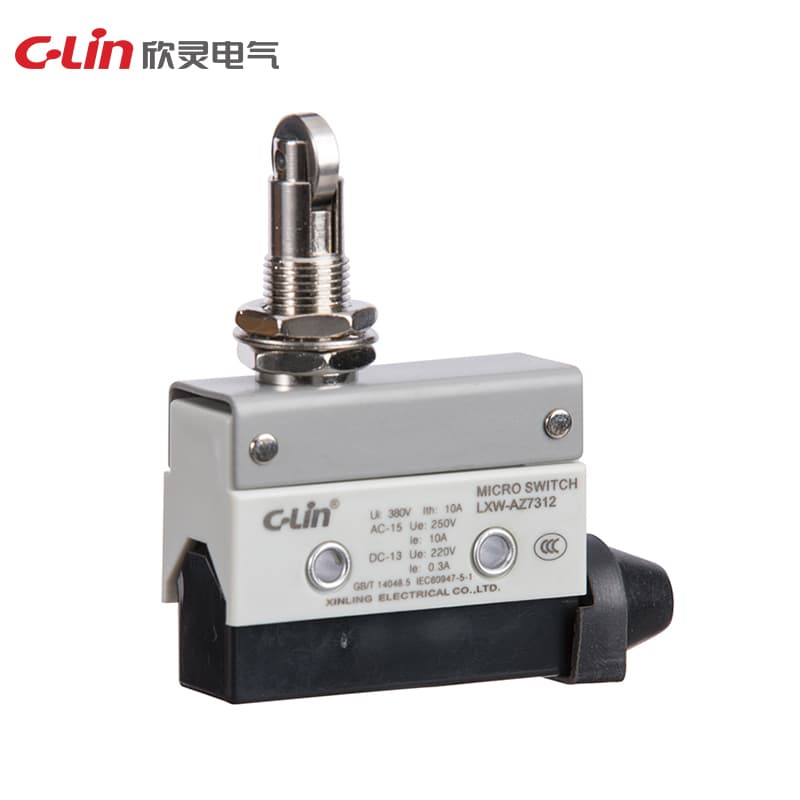

Micro Switch LXW-AZ Series

Model Number: LXW-AZ7312

LXW-AZ7100LXW-AZ7110LXW-AZ7120LXW-AZ7121LXW-AZ7124LXW-AZ7140LXW-AZ7141LXW-AZ7144LXW-AZ7310LXW-AZ7311LXW-AZ7312

操作速度：0.5mm~0.5m/s 動作頻度：機械的：120 回/分；電気的：20 回/分 接触抵抗：50mΩ 以下（初期値） 絶縁抵抗：100MΩ 以上（DC500V 以下） 通電電流：Ith：10A 電気的特性：AC380V、AC220V/1A；DC220V/0.3A 耐電圧：非接続端子間 1890V、50/60Hz 1分 端子と非充電金属間 2500V、50/60Hz 1分 端子と接地間 2500V、50/60Hz 1分 振動：誤動作耐久 10Hz~55Hz、1.5mm

見積依頼

技術仕様

Impact機械的耐久：1000m/S2；誤動作耐久：300m/S2
Vibration誤動作耐久：10Hz~55Hz、1.5mm 両振幅
SpecificationLXW-AZ
Heating currentIth：10A
Operation speed0.5mm~0.5m/s
Action frequency機械的：120 回/分；電気的：20 回/分
Protection levelIP63
Usage environment温度：-10℃~+80℃（結氷なし）；湿度：<90%RH
Withstand voltage非接続端子間 1890V、50/60Hz 1分 端子と非充電金属間 2500V、50/60Hz 1分 端子と接地間 2500V、50/60Hz 1分
Contact resistance50mΩ 以下（初期値）
Electrical parametersAC380V、AC220V/1A；DC220V/0.3A
Insulation resistance100MΩ 以上（DC500V 以下）
