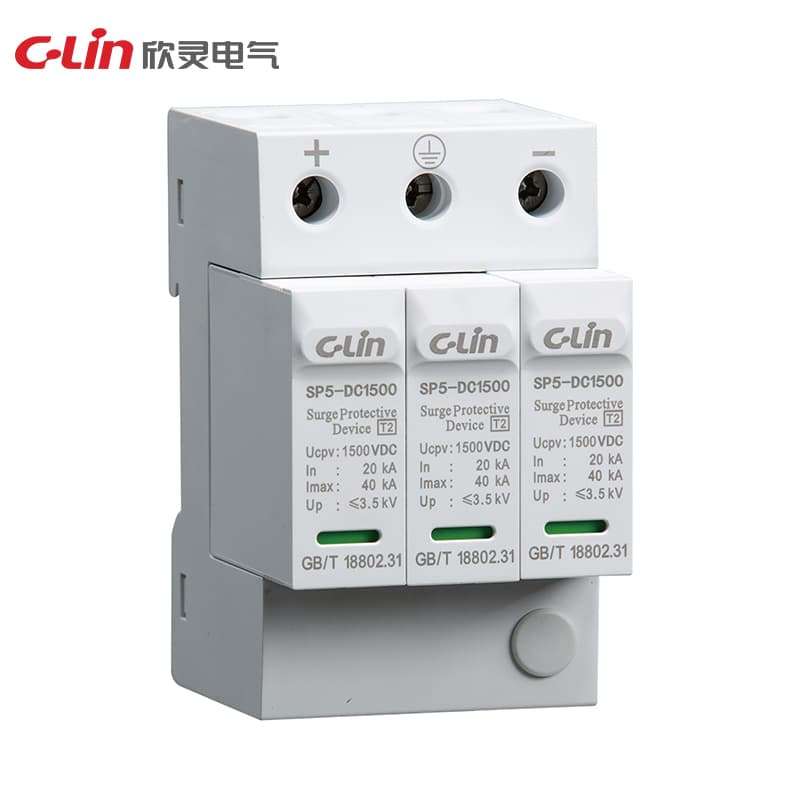

サージ保護デバイス SP5 シリーズ
Model Number: SP5-DC
SP5SP5-DC
定格動作電圧 (Un): 230V/400V 公称放電電流 In (8/20μs): 5kA, 10kA, 20kA, 30kA, 40kA 最大放電電流 Imax (8/20μs): 10kA, 20kA, 40kA, 60kA, 80kA 最大連続動作電圧 (Uc): 275V, 320V, 385V, 460V 保護レベル (Up) kV≤ 1.0 ~≤ 2.4 漏れ電流 (75%Uc1mA) <20μA 試験分類: クラス II 保護等級: IP20 推奨ヒューズまたは遮断器: 10A~63A 取付方法: 35mm 標準レール
見積依頼技術仕様
| 相数 | 1P 2P 3P 4P |
| 寸法 | 91×18×71,91×36×71,91×54×71,91×72×71 |
| 取付 | 35mm 標準レール |
| 仕様 | SP5 シリーズ |
| 極数 | 1P, 2P, 3P |
| 保護等級 | IP20 |
| 取付方法 | 35mm 標準レール |
| 試験分類 | 2 |
| 保護レベル (Up) | kV ≤ 2.4, ≤ 3.0, ≤ 3.5, ≤ 4.5 |
| 保護レベル (Up)kV | < 1.0 < 1.2 < 1.2 < 1.5 / < 1.2 < 1.3 < 1.5 < 1.8 / < 1.5 < 1.5 < 1.8 < 2.0 / < 1.6 < 1.8 < 2.0 < 2.2 / < 1.8 < 2.0 < 2.2 < 2.4 |
| 漏れ電流 (75%Uc1mA) | < 20μA |
| 定格動作電圧 (Un) | 230V/400V |
| 漏れ電流 (75% Uc1mA) | < 20μA |
| 推奨ヒューズまたは遮断器 | 10A~63A |
| 公称放電電流 In (8/20μs) | 20kA |
| 最大連続動作電圧 (Uc) | 600V, 800V, 1000V, 1500V |
| 最大放電電流 Imax (8/20μs) | 40kA |
| 最大連続動作電圧 (Uc) | 275V,320V,385V,460V |
