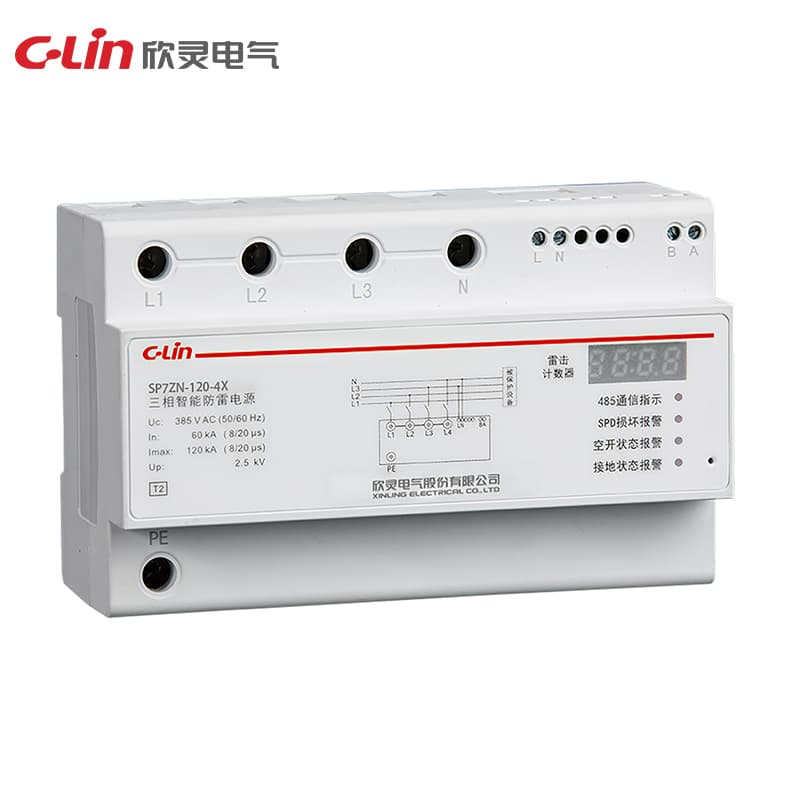

インテリジェントサージ保護デバイス SP7 シリーズ

Name: インテリジェントサージ保護デバイス SP7 シリーズ
Brand: C-Lin
SKU: SP7ZN

Model Number: SP7ZN

SP7SP7ZN

定格動作電圧（Un）：230V/400V 定格放電電流 In（8/20μs）：40kA、50kA、60kA、100kA 最大放電電流 Imax（8/20μs）：80kA、100kA、120kA、160kA 最大連続動作電圧（Uc）：385V、420V 保護レベル（Up）kV＜2.4~＜3.5 漏れ電流（75%Uc1mA）＜20μA 試験区分：Class II 保護等級：IP20 推奨ヒューズまたはサーキットブレーカ：50A、63A、100A 取付方法：35mm 標準レール

見積依頼

技術仕様

Phase	1P 2P 3P 4P
Dimensions	90×36×64 90×72×64 90×108×64 90×144×64
Installation	35mm 標準レール
Specification	SP7
Protection level	IP20
Test classification	2
Protection level (Up)kV	< 2.4 < 2.5 < 2.5 < 2.8 < 2.8 < 3.0 < 3.0 < 3.5
Leakage current (75%Uc1mA)	< 20μA
Recommended Fuse or Circuit Breaker	50A,63A,100A
Maximum Continuous Operating Voltage (Uc)	385V 420V 385V 420V 385V 420V 385V 420V
