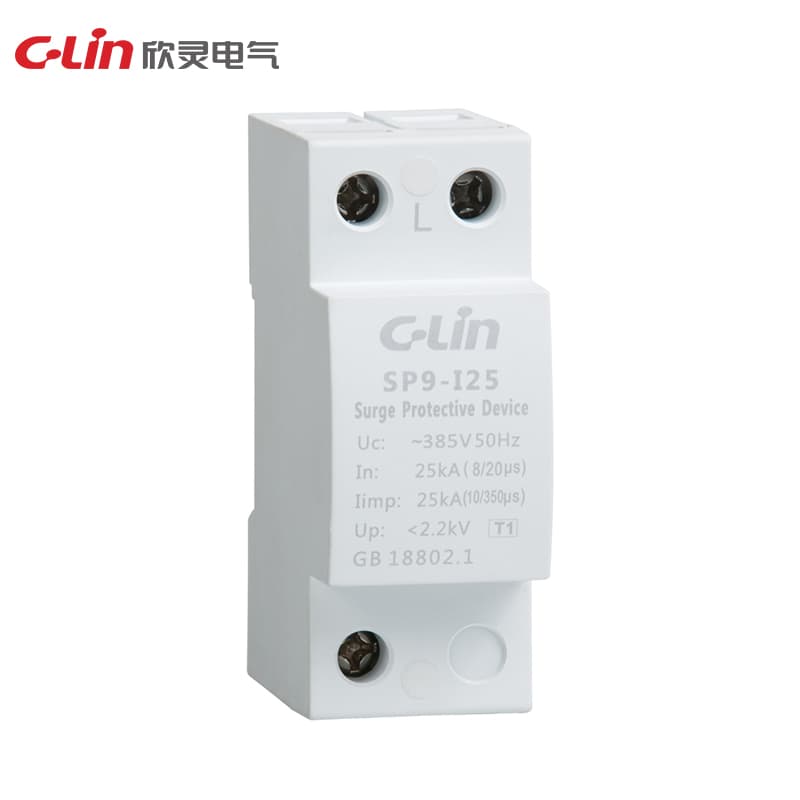

サージ保護デバイス SP9 シリーズ
Model Number: SP9
定格動作電圧（Un）: 230V/400V 公称放電電流 In（8/20μs）: 50kA, 50kA, 50kA インパルス電流 Iimp（10/350μs）: 15kA, 25kA, 50kA 最大連続動作電圧（Uc）: 275V, 320V, 385V, 440V 電圧保護レベル（Up） kV≤1.5~≤2.5 試験分類: クラスI 保護等級: IP20 取付方法: 35mm 標準レール
見積依頼技術仕様
| Phase | 1P 2P 3P 4P |
| Dimensions | 90×36×64 / 90×72×64/ 90×108×64 / 90×144×64 |
| Installation | 35mm 標準レール |
| Specification | SP9-I |
| Protection level | IP20 |
| Test classification | 1 |
| Protection level (Up)kV | < 1.5 < 1.6 < 2.0 < 2.2 < 1.8 < 2.0 < 2.2 < 2.4 < 2.3 < 2.5 |
| Leakage current (75%Uc1mA) | < 20μA |
| Maximum Continuous Operating Voltage (Uc) | 275V 320V 385V 440V 275V 320V 385V 440V 275V 385V |
