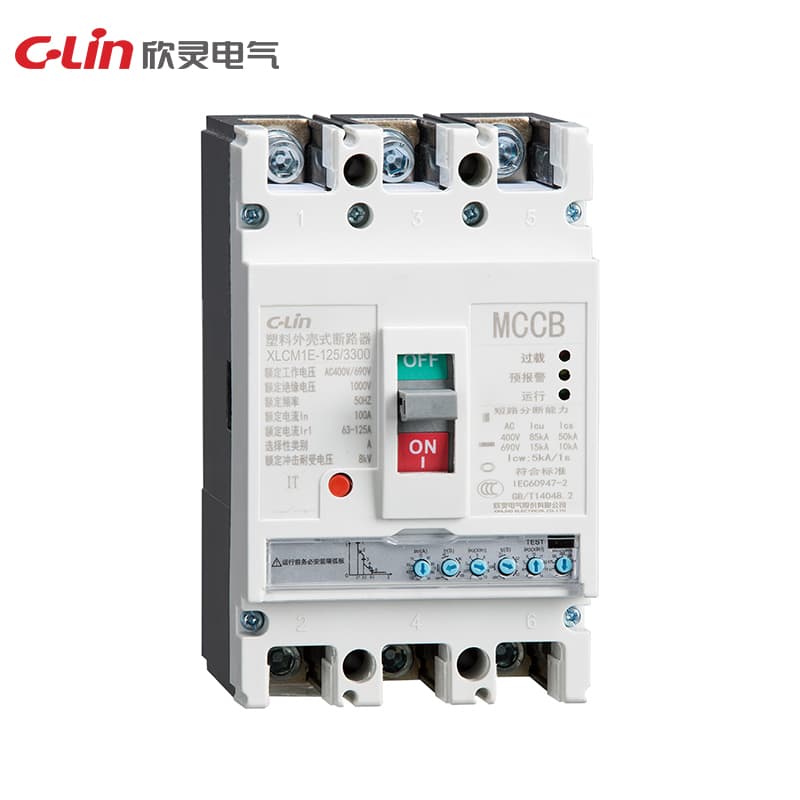

モールドケースサーキットブレーカ XLCM1 シリーズ
Model Number: XLCM1E
定格使用電圧：AC400V 定格絶縁電圧：690V（63タイプは500V） フレームグレード：63A、125A、250A、400A、630A、800A 定格電流：16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A、180A、200A、225A、250A、315A、350A、400A、500A、630A、800A 過負荷保護（遅延）：配電保護、モータ保護 定格限流短絡遮断容量レベル：L（標準タイプ）；M（高遮断タイプ）； 取付方法：垂直/水平 配線方式：前面配線、背面配線
見積依頼技術仕様
| 極数 | 3P、4P |
| 標高 | 2,000メートル以下 |
| 取付 | 垂直/水平 |
| 定格電流 | 16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A、180A、200A、225A、250A、315A、350A、400A、500A、630A、800A |
| 仕様 | XLCM1 |
| 配線方式 | 前面パネル配線、背面パネル配線、プラグインタイプ |
| 保護等級 | IP20 |
| シェルフレームグレード | 63A、125A、250A、400A、630A 、800A |
| 汚染度 | 3 |
| 設置カテゴリ | Ⅲ |
| 定格使用電圧 | AC400V |
| 定格絶縁電圧 | 690V（63 500V） |
| 環境温度 | 上限温度：+40°C；下限温度：-5°C； |
| 過負荷保護（時間遅延） | 配電保護、モータ保護 |
| 定格限流短絡遮断容量クラス | L（標準タイプ）；M（高遮断タイプ）； |
