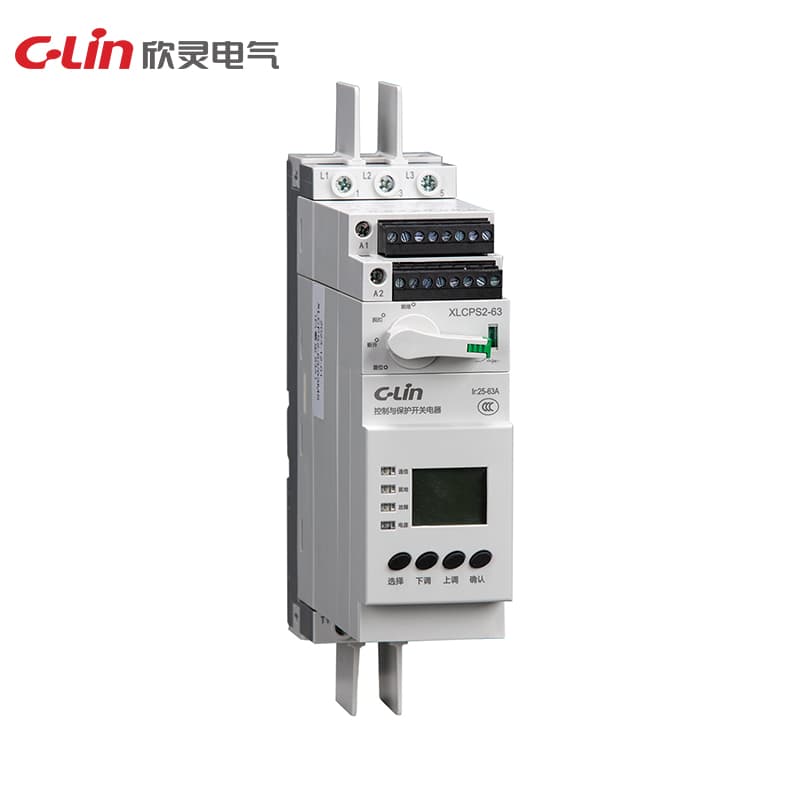

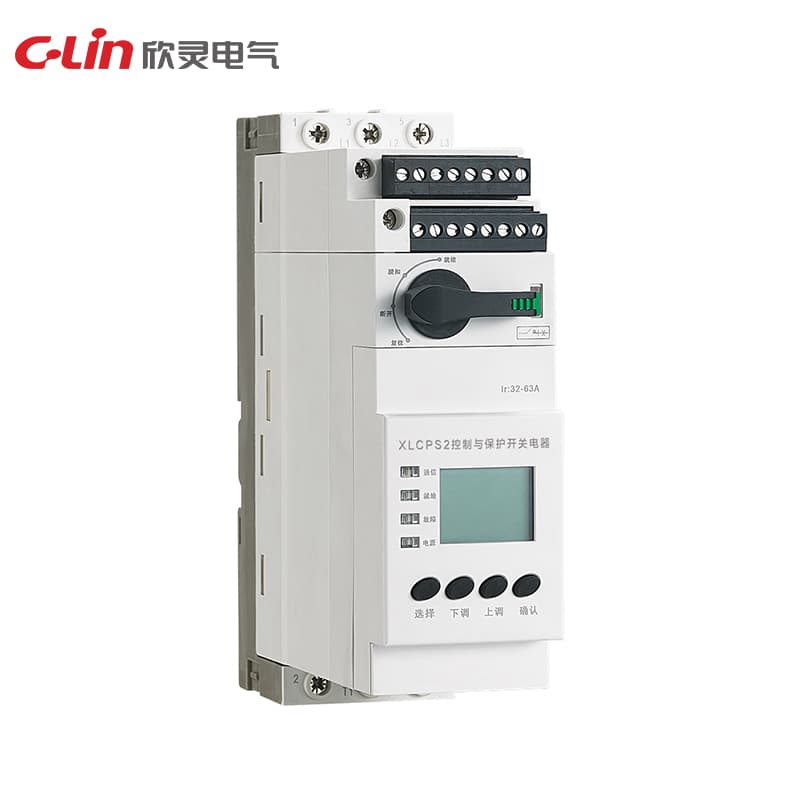

制御および保護スイッチ XLCPS2 シリーズ
Model Number: XLCPS2
フレームグレード: 63 定格使用電圧（Ue）: 400V、690V 使用カテゴリ: AC-43、AC-44 定格周波数: 50Hz 極数: 3 定格使用方式: 8時間作動方式、連続作動方式、間欠作動方式 間欠作動方式等級 300、負荷率 40% 定格運転短絡遮断容量 Ics: 50kA（AC400V）、4kA（AC690V） 遮断動作時間 ≤ 2ms 定格絶縁電圧 Ui: 690V 定格インパルス耐電圧 Uimp: 6kV 電気的寿命（AC-43）（10,000回）: 100
見積依頼技術仕様
| 極数 | 3 |
| 取付け | 垂直取付け（ねじ取付け） |
| 仕様 | XLCPS2 |
| 使用カテゴリ | AC—43，AC—44 |
| 定格周波数 | 50Hz |
| シェルフレームグレード | 63 |
| 遮断動作時間 | ≤ 2ms |
| 定格使用方式 | 8時間作動日、連続作動日、間欠作動日 |
| 外形寸法（mm） | 184×55×158 |
| 定格絶縁電圧 Ui | 690V |
| 定格使用電圧（Ue） | 400V、690V |
| 定格使用電流 Ie（A） | 1.2、2.4、6、12 |
| 機械的寿命（10,000回） | 1000 |
| 定格通電電流 Ith（A） | 12 |
| 定格インパルス耐電圧 Uimp | 6kV |
| 電気的寿命（AC-43）（10,000回） | 100（AC400V） |
| 定格運転短絡遮断容量 Ics | 50kA（AC400V）、 4kA（AC690V） |
