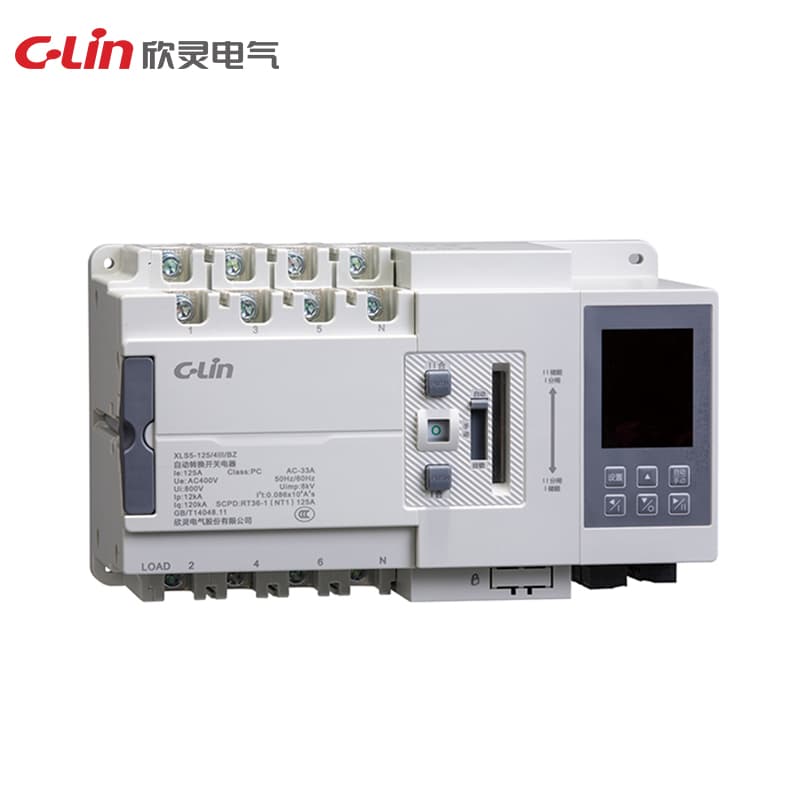

二電源自動切替スイッチ XLDS5 シリーズ
Model Number: XLDS5
モデル仕様: XLDS5-125, XLDS5-250, XLDS5-400, XLDS5-630 極数: 2, 3, 4; 3, 4 定格動作電流: 16, 20, 25, 32, 40, 63, 80, 100, 125; 125, 160, 200, 225, 250; 315, 350, 400; 500, 630 使用カテゴリ: AC-33A, AC-33iA 定格動作電圧: 2P: AC220/230V, 3P/4P: AC400V/415V 定格絶縁電圧: 800V 定格動作周波数: 50/60Hz 定格インパルス耐電圧: 8kV 定格限流短絡電流: 12kV 定格制御電源: AC230V 接点切替時間: ≤ 50ms 極数
見積依頼技術仕様
| 極数 | 2P, 3P, 4P |
| 使用カテゴリ | AG-33A, AC-33iA, AG-33B |
| 型式および仕様 | XLDS5-125 |
| 定格動作周波数 Hz | 50/60Hz |
| 定格動作電流 Ie(A) | 16, 20, 25, 32, 40, 63, 80, 100, 125 |
| 定格動作電圧 Ue(V) | AC400V/415V |
| 定格絶縁電圧 Ui(V) | 800 |
| 定格制御電源 Us(V) | AC230V |
| 動作回数（合計） | 16000 |
| 寸法(mm) 長さ×幅×高さ | 238X140X115 |
| 最小切替動作時間 (mS) | ≤ 70 |
| 動作回数（通電） | 6000 |
| 動作回数（遮断） | 10000 |
| 接点の動作位置数 | II or III |
| 定格インパルス耐電圧 Uimp(kW) | 8 |
| 定格限流短絡電流 Iq(kA) (ヒューズ) | 120 |
