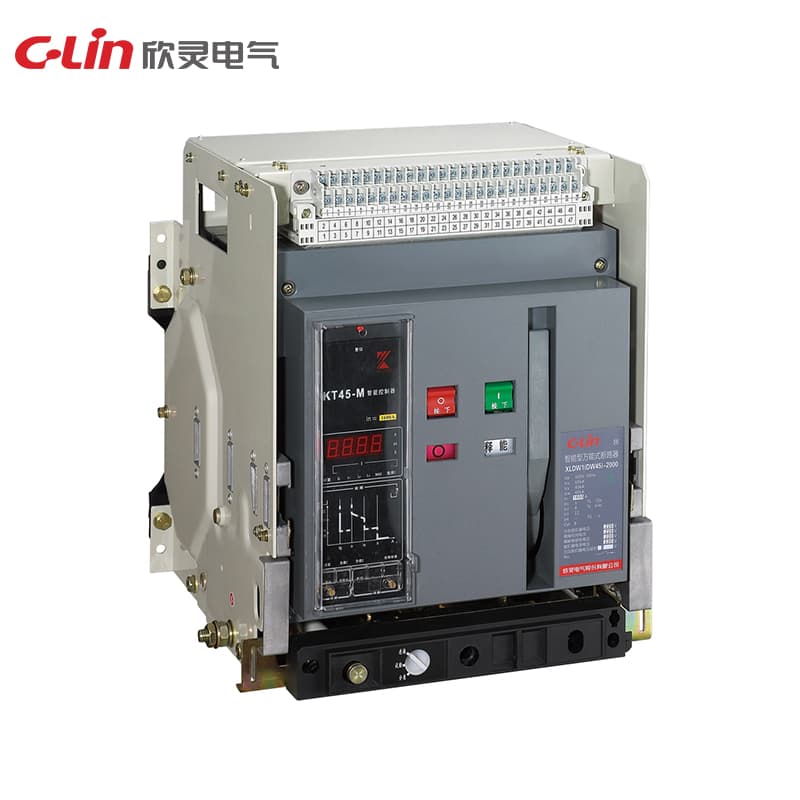

インテリジェント空気遮断器 XLDW1 シリーズ
Model Number: XLDW1
定格絶縁電圧（Ui）：AC690V 定格使用電圧（Ue）：AC400V 50Hz フレーム定格電流（Inm）：2000A、3200A、4000A 定格電流（Ie）：400A、630A、800A、1250A、1600A、2000A、2500A、2900A、3200A、3600A、4000A 定格動作短絡遮断容量（Ius）：40kA~65kA 周囲温度：上限温度：+40℃；下限温度：-5℃ 極数：3P、4P（4000Aのみ3P）構造形式：引き出し形、固定形 コントローラによる分類：L形、M形、H形、2M形、2H形
見積依頼技術仕様
| Pole | 3P、4P（4000Aのみ3P） |
| By Controller | L形、M形、H形、2M形、2H形 |
| Specification | XLDW1（DW45） |
| Structural form | 固定形 |
| Rated current (Ie) | 400A、630A、800A、1250A、1600A、2000A、2500A、2900A、3200A 、3600A、4000A |
| Contamination level | 3 |
| Environmental temperature | 上限温度：+ 40°C；下限温度：-5°C |
| Rated operating voltage (Ue) | AC400V 50Hz |
| Rated insulation voltage (Ui) | 690V |
| Shell frame rating current (Inm) | 2000A、3200A、4000A |
| Rated operating short-circuit breaking capacity (Ius) | 40kA~65kA |
