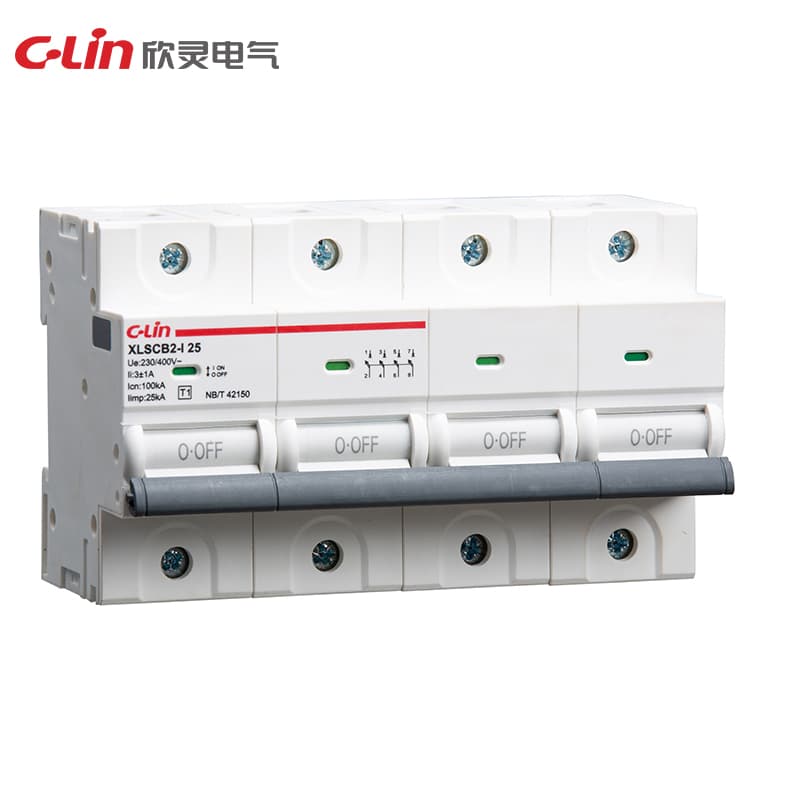

サージ保護デバイス XLSCB シリーズ
Model Number: XLSCB2
XLSCBXLSCB2
非トリップインパルス電流 le（8/20μs）：10kA、20kA、40kA、60kA、80kA、100kA、120kA、160kA 非トリップインパルス電流 le（10/350μs）：15kA、25kA 定格使用電圧 Ue：230/400VAC 電流トリップ値 li：3±1A 最大短絡遮断容量 Icn：15kA、25kA、35kA、50kA、65kA 機械的寿命：10,000 回 電気的寿命：4,000 回 通常動作環境：-5~+40℃ 取付方法：35mm 標準レール 極数：1P、2P、3P、4P 外形および取付寸法 (mm) ≤ 80kA：90×18×7
見積依頼技術仕様
| Phase | 2P 3P 4P |
| Dimensions | 85×36×73.5(2P) 85×72×73.5(3P,4P) |
| Temperature | -25~+60ºC |
| Installation | 35mm 標準レール |
| Specification | XLSCB Series |
| Electrical life | 4000 |
| Mechanical life | 4000 |
| Number of poles | 1P, 2P, 3P, 4P |
| Installation method | 35mm 標準レール |
| Current trip value li | 3±1A |
| Rated working voltage Ue | 230/400VAC |
| Current tripping value lo | 3±1A |
| Normal working environment | -5~+40℃ |
| Rated operating voltage Ue | 230/400VAC |
| Non-tripping impulse current le (8/20μs) | 10kA, 20kA, 40kA, 60kA, 80kA, 100kA, 120kA, 160kA |
| Appearance and installation dimensions (mm) | ≤ 80kA: 90×18×74 (1P), 90×36×74(2P), 90×54×74(3P), 90×72×74(4P), ≥ 100kA: 90×36×74(1P), 90×72×74(2P), 90×108×74(3P), 90×144×74(4P) |
| Maximum short-circuit breaking capacity Icn | 15kA, 25kA, 35kA, 50kA, 65kA |
| Non-tripping impulse current le (10/350μs) | 15kA, 25kA |
| Power frequency load current breaking time To | ≤ 50ms |
| Power frequency short-circuit current breaking time Tos | ≤ 40ms |
