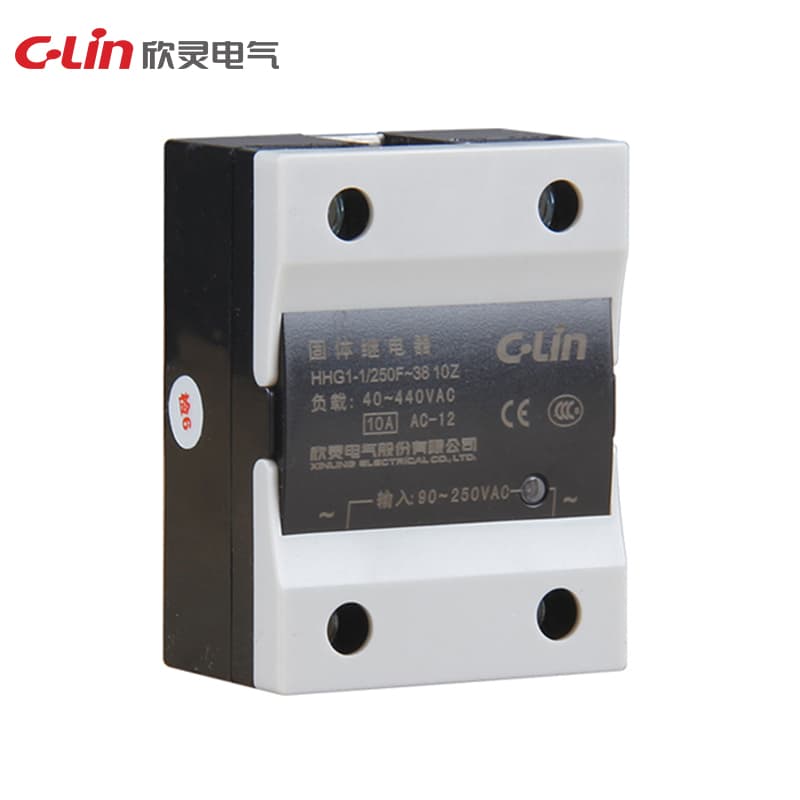

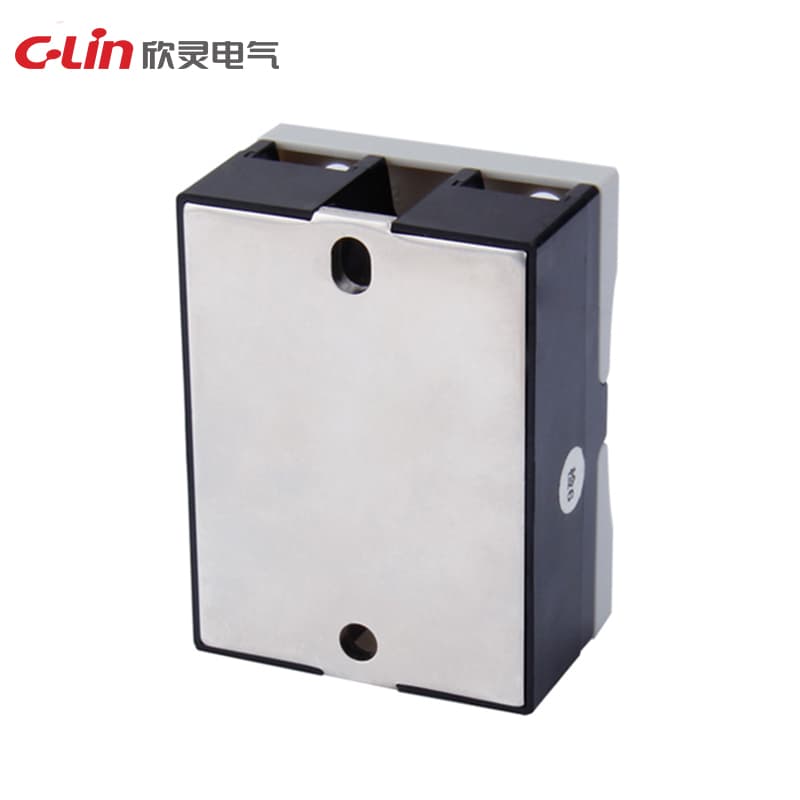

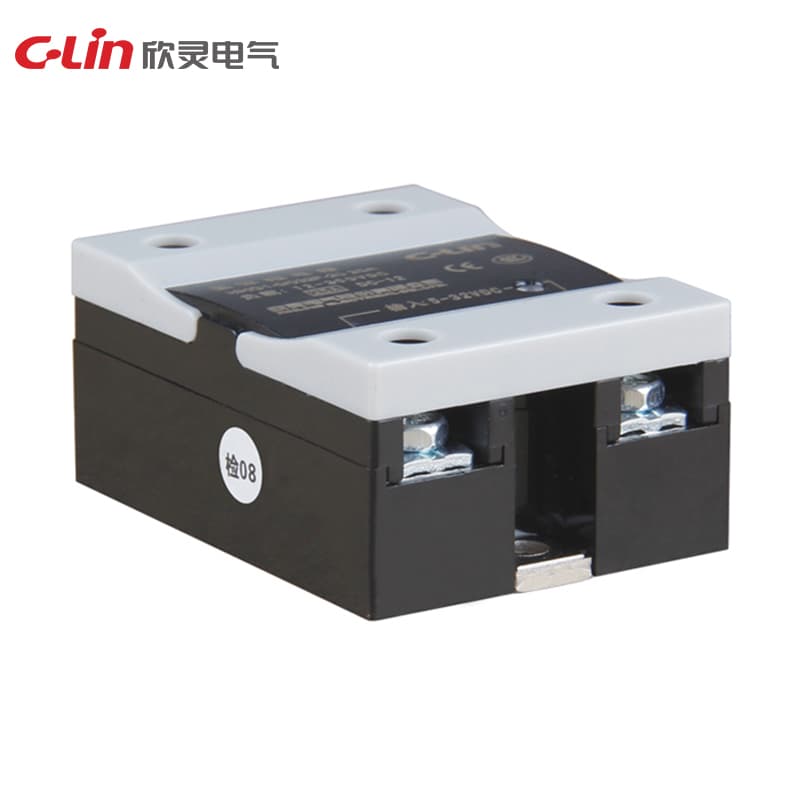

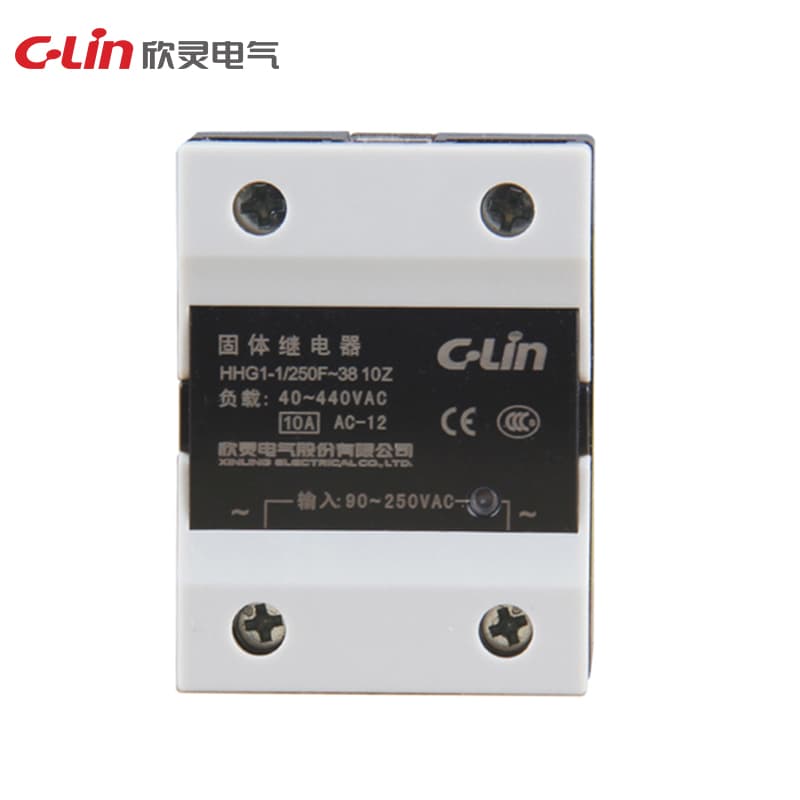

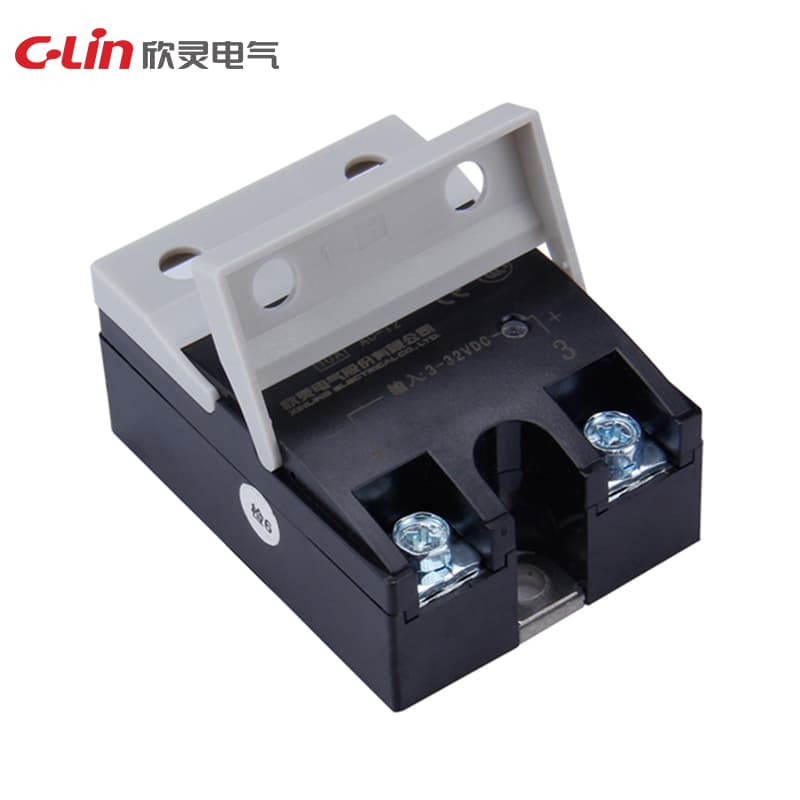

ソリッドステートリレー HHG1シリーズ

Name: ソリッドステートリレー HHG1シリーズ
Brand: C-Lin
SKU: HHG1-1/250F-22

Model Number: HHG1-1/250F-22

HHG1-0/032F-20 HHG1-1/032F-38 HHG1-1/032F-38 1A HHG1-1/032F-38 2-4A HHG1-1/032F-38 5AHHG1-1/250F-22HHG1-2/032F-38 HHG1-3/032F-38 HHG1-3/250F-38

制御電圧: 5-32VDC 制御電流: 10-45mA 負荷電圧: 20: 12-250VDC 負荷電流: 10A, 15A, 20A, 25A, 30A, 40A, 60A オン時電圧降下: DC≤ 1.2VDC オン/オフ時間: DC≤ 5ms オフ時漏れ電流 DC≤ 5mA 耐電圧: ≥ 2000VAC 周囲温度: -30~80℃ 寸法: 60×45×29mm 取付方式: ボルト取付説明: 10Aを超える負荷はヒートシンクの装着が必要

見積依頼

技術仕様

型番	HHG1-0/032F-20 2Z (SSR-DD) HHG1-0/032F-20 3Z (SSR-DD) HHG1-0/032F-20 4Z (SSR-DD)
寸法	34×26.5×18mm
注意事項	十分に換気された放熱窓の近くに設置
オン/オフ時間	DC ≤ 5ms AC ≤ 10ms
負荷電流	2A, 3A, 4A
負荷電圧	20: 12-250VDC
周囲温度	-30~80°C
制御電流	6-25mA
制御電圧	3-32VDC
取付方式	二列直挿し
耐電圧	≥ 1500VAC
オン時電圧降下	DC ≤ 1.2V AC ≤ 1.6VAC
オフ時漏れ電流	DC ≤ 5mA AC ≤ 10mA
