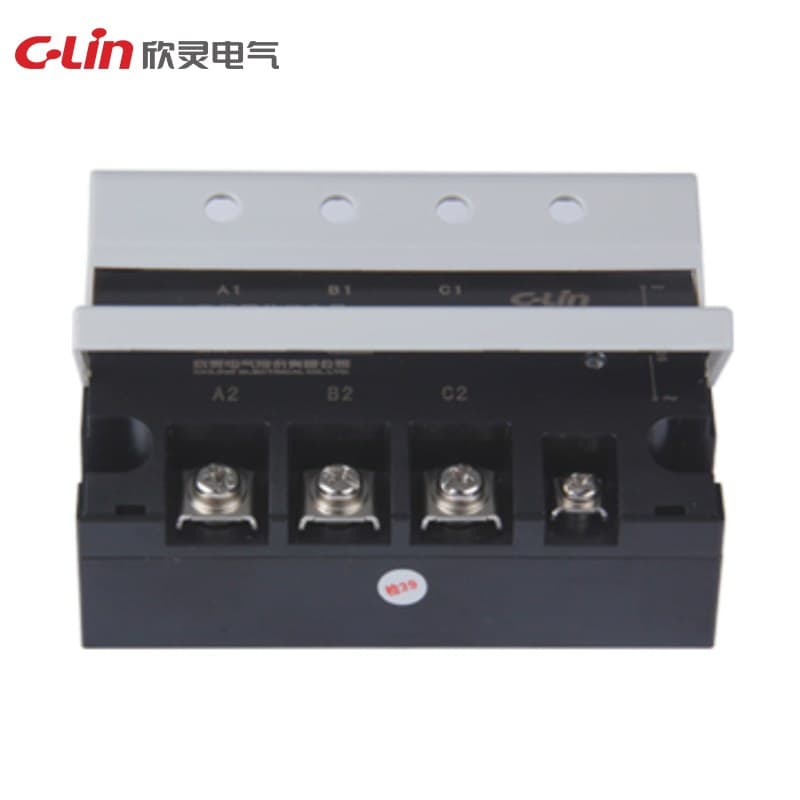

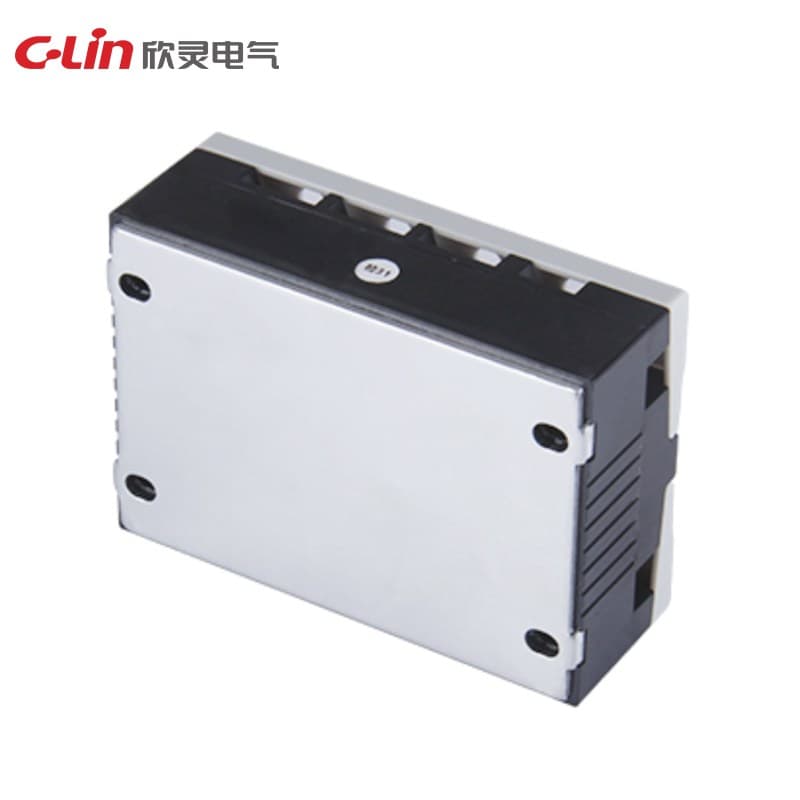

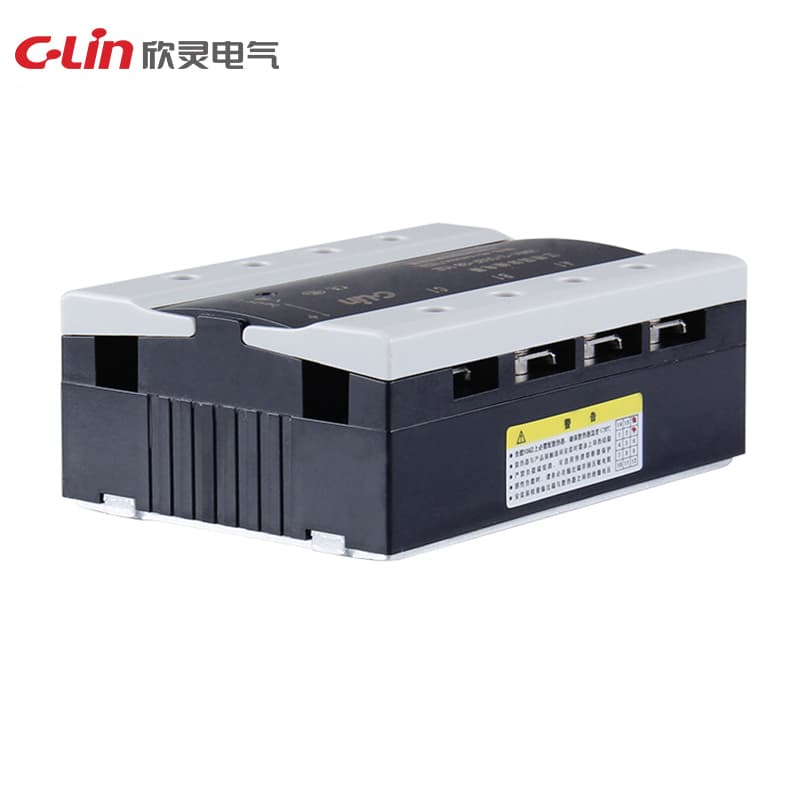

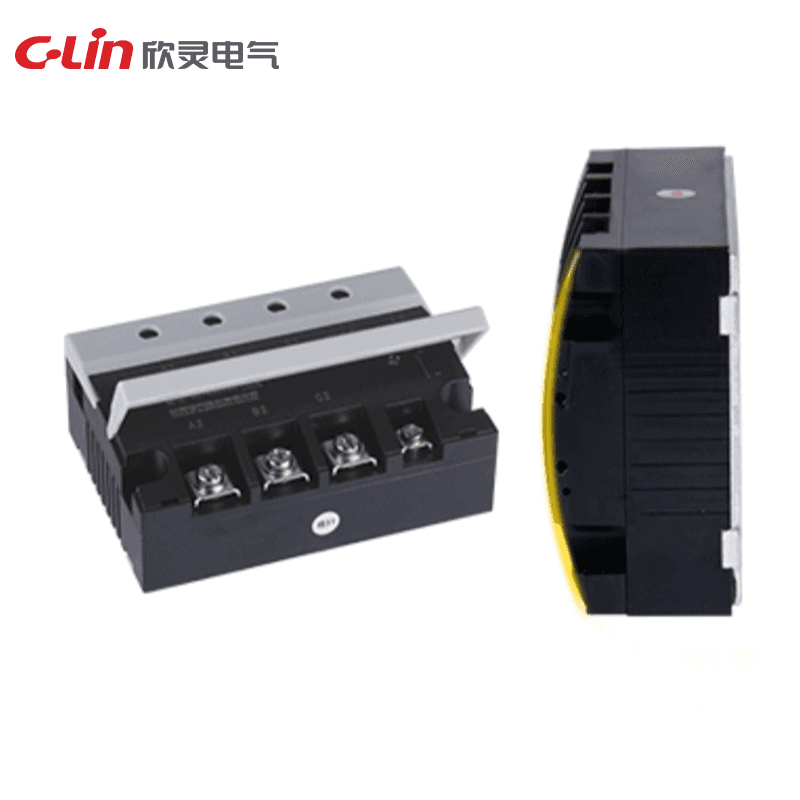

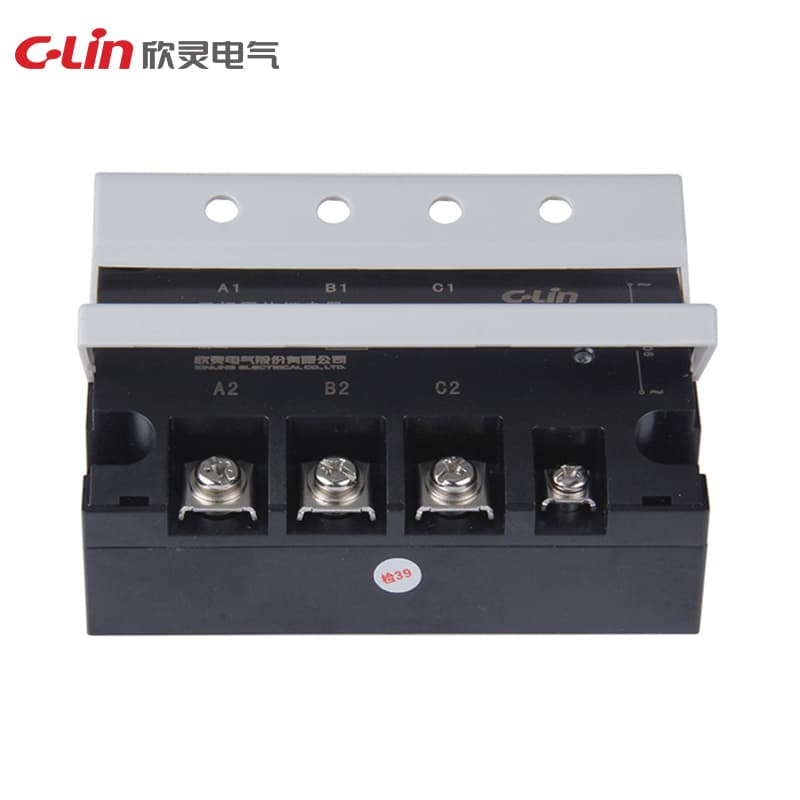

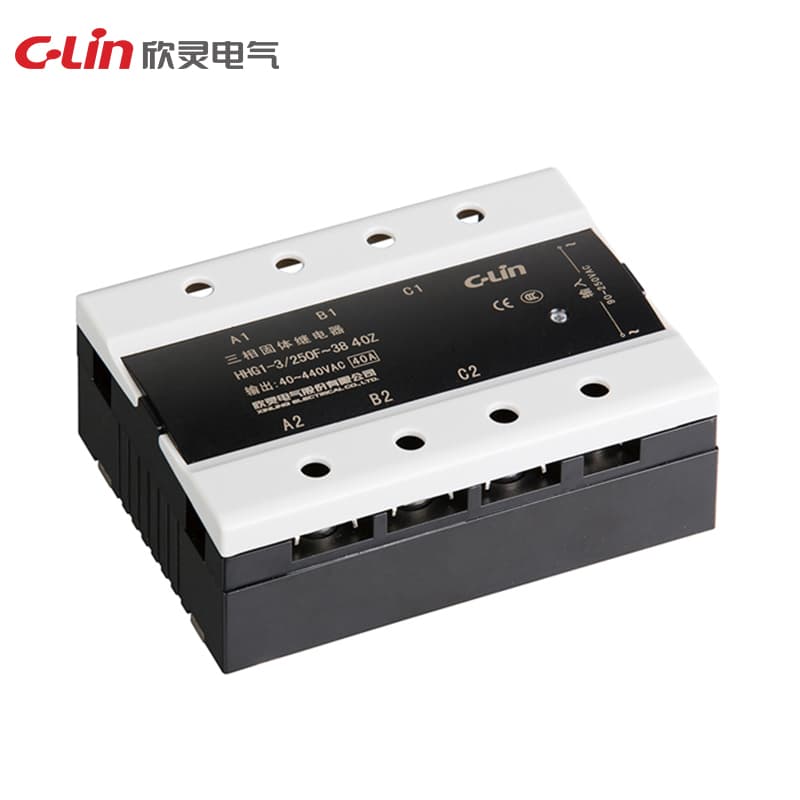

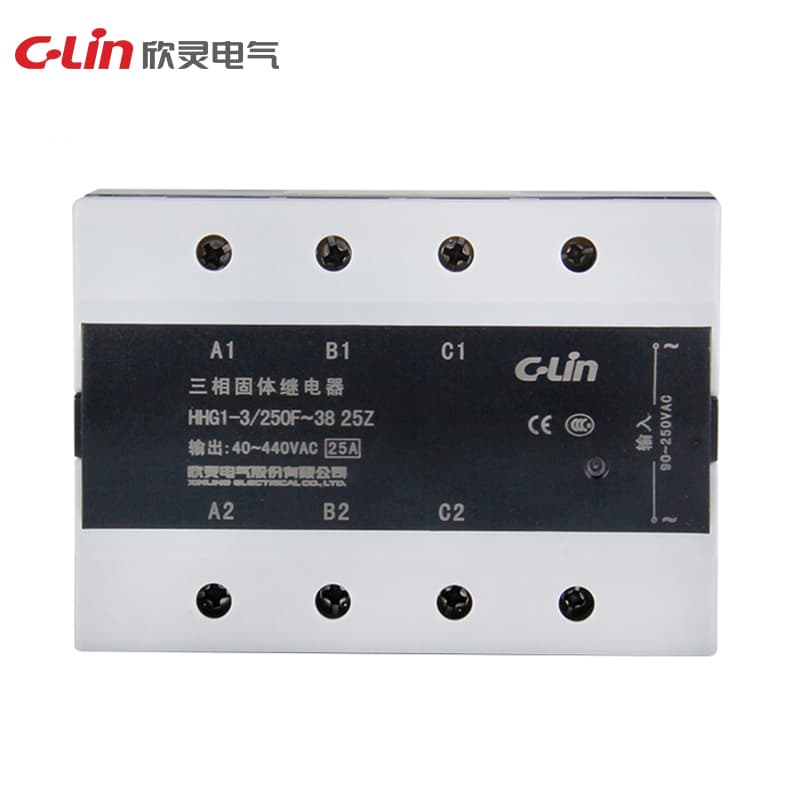

ソリッドステートリレー HHG1 シリーズ

Name: ソリッドステートリレー HHG1 シリーズ
Brand: C-Lin
SKU: HHG1-3/250F-38

Model Number: HHG1-3/250F-38

HHG1-0/032F-20 HHG1-1/032F-38 HHG1-1/032F-38 1A HHG1-1/032F-38 2-4A HHG1-1/032F-38 5A HHG1-1/250F-22 HHG1-2/032F-38 HHG1-3/032F-38HHG1-3/250F-38

制御電圧：5-32VDC 制御電流：10-45mA 負荷電圧：20：12-250VDC 負荷電流：10A、15A、20A、25A、30A、40A、60A オン状態電圧降下：DC≤ 1.2VDC オン・オフ時間：DC≤ 5ms オフ状態漏れ電流 DC≤ 5mA 耐電圧：≥ 2000VAC 周囲温度：-30~80℃ 寸法：60×45×29mm 取り付け形式：ボルト取り付け説明：10A以上の負荷はヒートシンクの装着が必要

見積依頼

技術仕様

Model	HHG1-3/250F-38
Dimension	34×26.5×18mm
Instruction	換気の良い放熱窓の近くに設置
On-off time	DC ≤ 5ms AC ≤ 10ms
Load current	2A、3A、4A
Load voltage	20：12-250VDC
Ambient temp.	-30~80°C
Control current	6-25mA
Control voltage	3-32VDC
Installation form	二列直挿し
Dielectric strength	≥ 1500VAC
On-state voltage drop	DC ≤ 1.2V AC ≤ 1.6VAC
Off-state leakage current	DC ≤ 5mA AC ≤ 10mA
