技術仕様

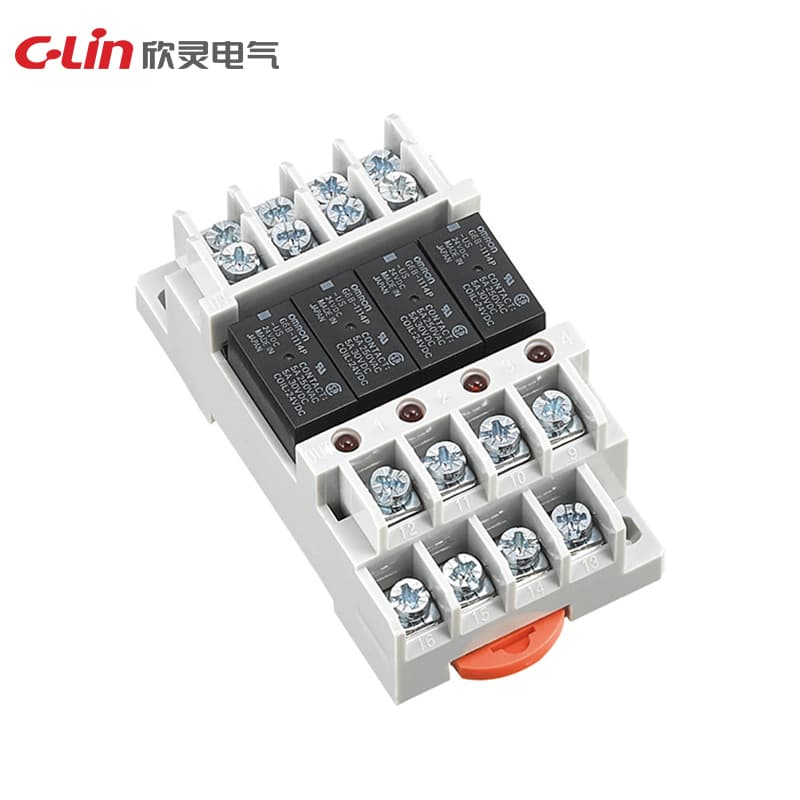

| 型式 | HHN-RA4 |
| 衝撃 | 継続時間 1000m/s² 誤動作 100m/s² |
| 接点 | 1 CO |
| リレーモデル | 41F |
| 接点タイプ | RA6: 1H; RA7: 1Z |
| 最小負荷 | 100mA / 12V |
| 復帰時間 | <3.0ms |
| 定格電流 | 6A/回路 |
| 定格電圧 | 24VDC（許容変動範囲 80%~110%） |
| サージ電流 | 15A / 2.5ms |
| 動作時間 | <6ms |
| 電気的寿命 | ≥ 100000回（定格負荷、開閉頻度1800回/時） |
| 機械的寿命 | ≥ 500000回（開閉頻度18000回/時） |
| 復帰電圧 | ≤ 5%（常温環境） |
| 動作電圧 | 0.8~1.25Un |
| 開閉電流 | 6A 250V AC |
| 接触抵抗 | 100mΩ以下 |
| 動作/復帰時間 | 7 / 15ms |
| 開閉容量 | DC-1 30V: 180W; AC-1 230V: 1500VA; DC-15 230V: 300VA |
| 絶縁インピーダンス | 1000mΩ(500VDC) |
| 絶縁抵抗 | 100mΩ以上（DC500Vメガオーム計） |
| 制御チャネル数 | 4, 8, 12, 16 |
| 復帰時間（有効） | 15ms以下（約4ms） |
| 動作時間（有効） | 10ms以下（約3ms） |
| 配線の極性要件 | 極性要件なし |
| 単回路動作消費電力 | 約216mW |
