信号リレーモジュール HHN-RA Series
C-Lin

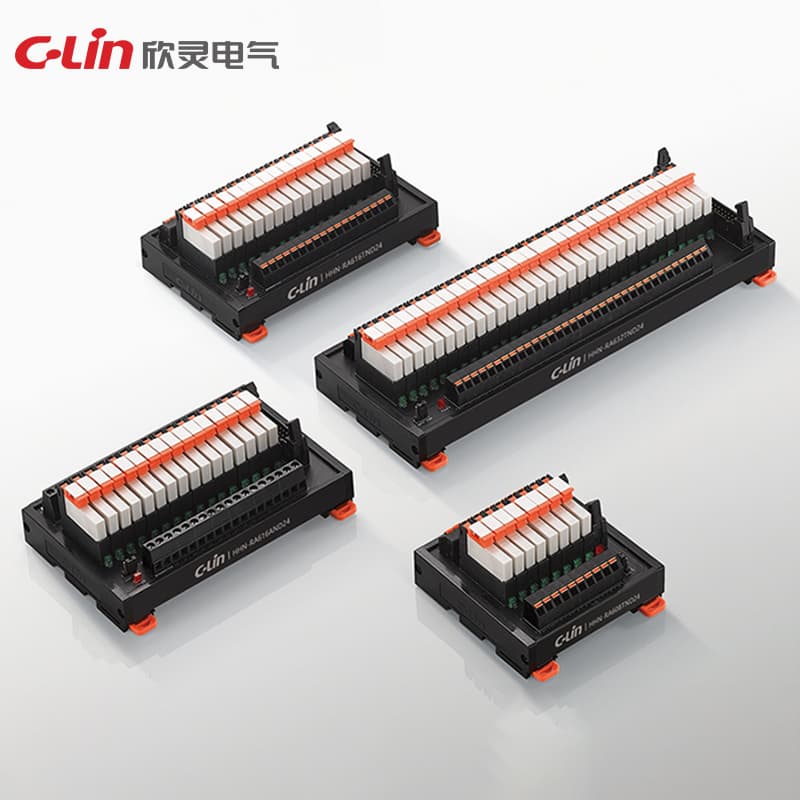

信号リレーモジュール HHN-RA Series

Model Number: HHN-RA67

HHN-RA123HHN-RA4HHN-RA5HHN-RA67

接点抵抗：100mΩ以下 動作時間（応答性）：10ms以下（約3ms） 復帰時間（応答性）：15ms以下（約4ms） 絶縁抵抗：100mΩ以上（DC500Vメガー） 耐衝撃：1000m/s2 衝撃誤動作：100m/s2 機械的寿命：50百万回以上（開閉頻度18000回/h） 電気的寿命：100,000回以上（定格負荷、開閉頻度1800回/h）

見積依頼

技術仕様

ModelHHN-RA67
Shock持続 1000m/s² 誤動作 100m/s²
Contact1 CO
Relay model41F
Contact typeRA6: 1H; RA7: 1Z
Minimum load100mA / 12V
Release time<3.0ms
Rated current6A/回路
Rated voltage24VDC（許容変動範囲 80%~110%）
Surge current15A / 2.5ms
Operation time<6ms
Electrical life≥ 100000回（定格負荷、開閉頻度1800回/h）
Mechanical life≥ 500000回（開閉頻度18000回/h）
Release voltage≤ 5%（常温環境）
Operating voltage0.8~1.25Un
Switching current6A 250V AC
Contact resistance100mΩ以下
Delay/release time7 / 15ms
Switching CapacityDC-1 30V: 180W; AC-1 230V: 1500VA; DC-15 230V: 300VA
nsulation impedance1000mΩ（500VDC）
Insulation resistance100mΩ以上（DC500Vメガー）
Number of control channels4, 8, 12, 16
Reset time (effectiveness)15ms以下（約4ms）
Operation time (effectiveness)10ms以下（約3ms）
Polarity requirement for wiring極性の指定なし
Single circuit operating power consumption約216mW
