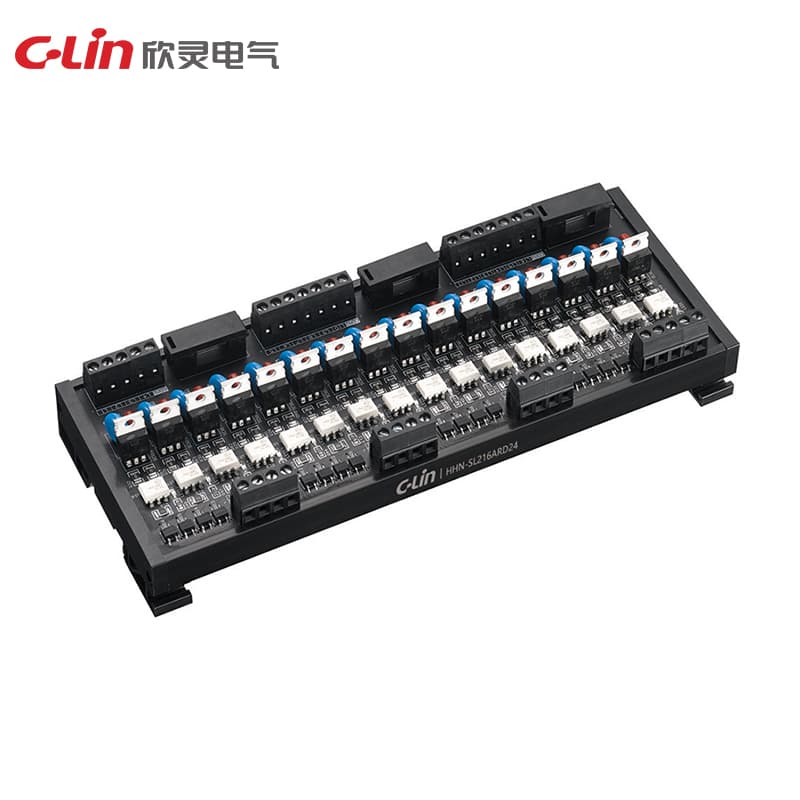

増幅タイプ リレーモジュール HHN-SL Series
Model Number: HHN-SL2
制御部品：純正輸入MOS管 入力電圧：24V（標準 24V、制御範囲 3V～24V、他の要件がある場合は指定してください） 入力信号：NPN（入力OV信号が有効）およびPNP（入力 24V 信号が有効）に対応 取付方法：標準レール取付（NS35/7.5 または NS32 ガイド溝に取付可能） 負荷電流（各チャネル）：抵抗負荷 ≤ 3A（瞬時 8A、カスタム可能）；誘導負荷 ≤ 2A（瞬時 8A、カスタム可能） 入力最小駆動電流：≥
見積依頼技術仕様
| 入力形式 | PNPまたはNPNに対応（正負制御互換） |
| 出力形式 | 低レベル出力（OV） |
| 接点形式 | 無接点 |
| 入力信号 | NPN（有効なOV入力信号）およびPNP（有効な 24V 入力信号）に対応 |
| 負荷電流 | 長期 6A |
| 寿命 | ≥ 100百万回（駆動管は 1百万時間） |
| 入力電圧 | 24V（標準 24V、制御範囲 3V～24V、他の要件が必要な場合は指定してください） |
| 機械寿命 | ≥ 100百万回 |
| 制御部品 | 純正輸入MOSトランジスタ |
| 回路絶縁 | フォトカプラ絶縁 |
| 入力応答時間 | ≥ 0.2ms |
| 取付方法 | 標準DINレール取付（NS35/7.5 または NS32 ガイド溝に取付可能） |
| スイッチング周波数 | ≤ 50K |
| 短絡保護 | 10A |
| 負荷電流（回路ごと） | 抵抗負荷 ≤ 3A（瞬時 8A、カスタム可能）；誘導負荷 ≤ 2A（瞬時 8A、カスタム可能） |
| 入力最小駆動電流 | ≥ 15mA |
