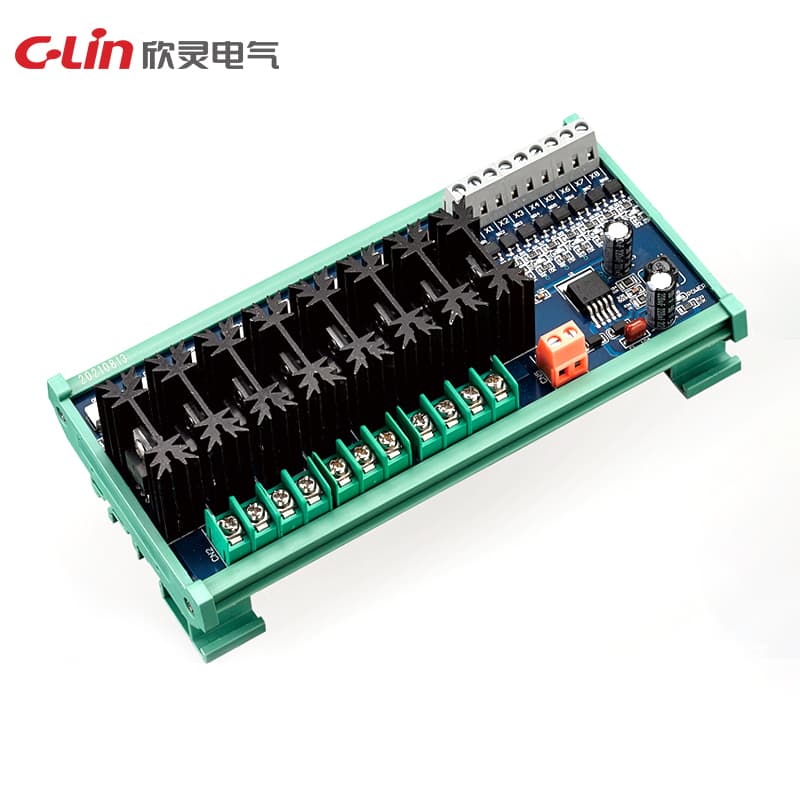

増幅型リレーモジュール HHN-SLシリーズ
Model Number: HHN-SL3
制御部品：オリジナル輸入MOSチューブ 入力電圧：24V（デフォルト 24V、制御範囲 3V~24V、他の仕様が必要な場合はご指定ください） 入力信号：NPN（入力0V信号有効）およびPNP（入力24V信号有効）に対応 取り付け方法：標準レール取付（NS35/7.5またはNS32ガイド溝に取付可能） 負荷電流（各チャンネル）：抵抗負荷 ≤ 3A（瞬時 8A、カスタム可）；誘導負荷 ≤ 2A（瞬時 8A、カスタム可） 入力最小駆動電流：≥
見積依頼技術仕様
| Input form | PNPまたはNPNに対応（正負制御互換） |
| Output form | ロー・レベル出力（OV） |
| Contact form | 無接点 |
| Input signal | NPN（有効な0V入力信号）およびPNP（有効な24V入力信号）に対応 |
| Load current | 長期 6A |
| Service life | ≥ 100百万回（駆動チューブ 1百万時間） |
| Input voltage | 24V（デフォルト 24V、制御範囲 3V~24V、他の要件が必要な場合はご指定ください） |
| Mechanical life | ≥ 100百万回 |
| Control component | オリジナル輸入MOSトランジスタ |
| Circuit insulation | フォトカプラ絶縁 |
| Input response time | ≥ 0.2ms |
| Installation method | 標準DINレール取付（NS35/7.5またはNS32ガイドスロットに取付可能） |
| Switching frequency | ≤ 50K |
| Short circuit protection | 10A |
| Load current (per circuit) | 抵抗負荷 ≤ 3A（瞬時 8A、カスタム可）；誘導負荷 ≤ 2A（瞬時 8A、カスタム可） |
| Input minimum driving current | ≥ 15mA |
