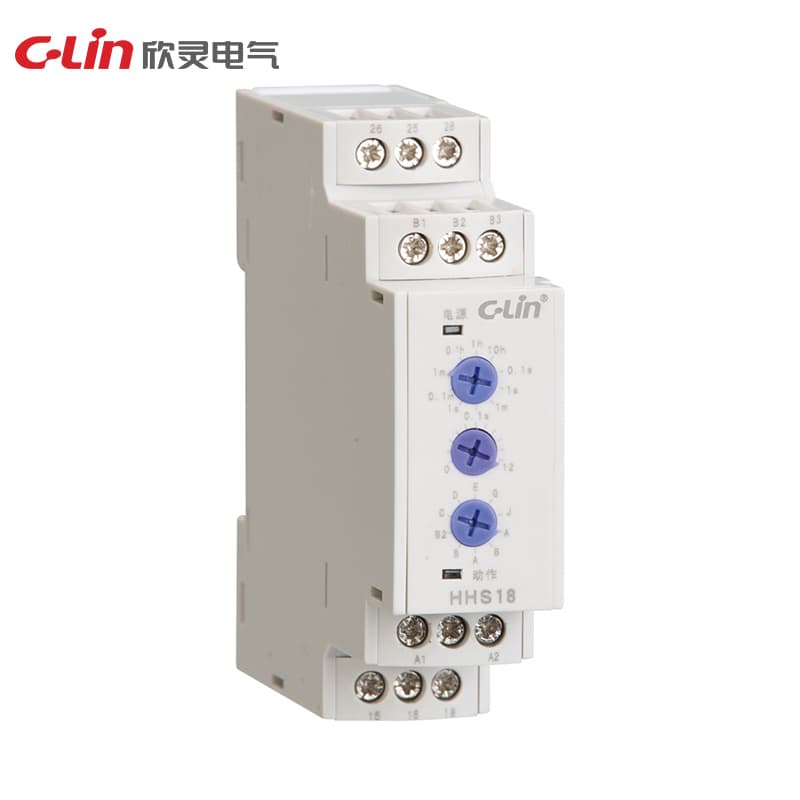

タイムリレー HHS18 シリーズ
Model Number: HHS18
動作電源: DC24V; AC24V, AC220V, AC380V 遅延範囲: 0.1s~120h 繰返し誤差: ≤1% 動作モード: 電源投入遅延およびリリース遅延を含む8モード 接点形式: HHS18: 遅延2組 HHS18-C: 遅延1組および瞬時1組 接点容量: 1A AC240V（抵抗負荷） 外形寸法: 24.5×85.5×90.5mm 取付方法: デバイスタイプまたは35mmガイドレールタイプ 代替製品: H3DS, RE11, DHC19-M, NJB1-S
見積依頼技術仕様
| Ui | 400V |
| Ith | 5A |
| Uimp | 2.5KV |
| Ue/Ui | 定格動作電圧Ue/定格動作電流Ie:AC-15 Ue:AC250V,Ie:3A 各使用カテゴリに適用。 |
| Altitude | ≤2000m |
| Humidity | 設置場所において、最大温度40°Cで空気の相対湿度は≤50%とし、低温時にはより高い相対湿度が許容される場合がある（例：20°Cで最大90%）。温度変化による結露が生じる場合は特別な対策を講じること。 |
| Delay range | 0.1s-120h |
| Contact form | HHS18, HHS18R: 時間遅延切換接点2組 HHS18-C, HHS18R-C: 時間遅延1組、瞬時1組 |
| Installation | 取り付け、レール取り付け |
| Working Mode | 電源投入遅延8モード |
| Specification | HHS18 |
| Operating power | DC24V;AC24V,AC36V,AC110V,AC220V,AC380V 50Hz |
| Contact capacity | 1A AC240V（抵抗負荷） |
| Repetition error | 遅延範囲>1sの場合Er≤1%; 遅延範囲<1sの場合Er<50ms |
| Temperature range | -5°-40°C |
