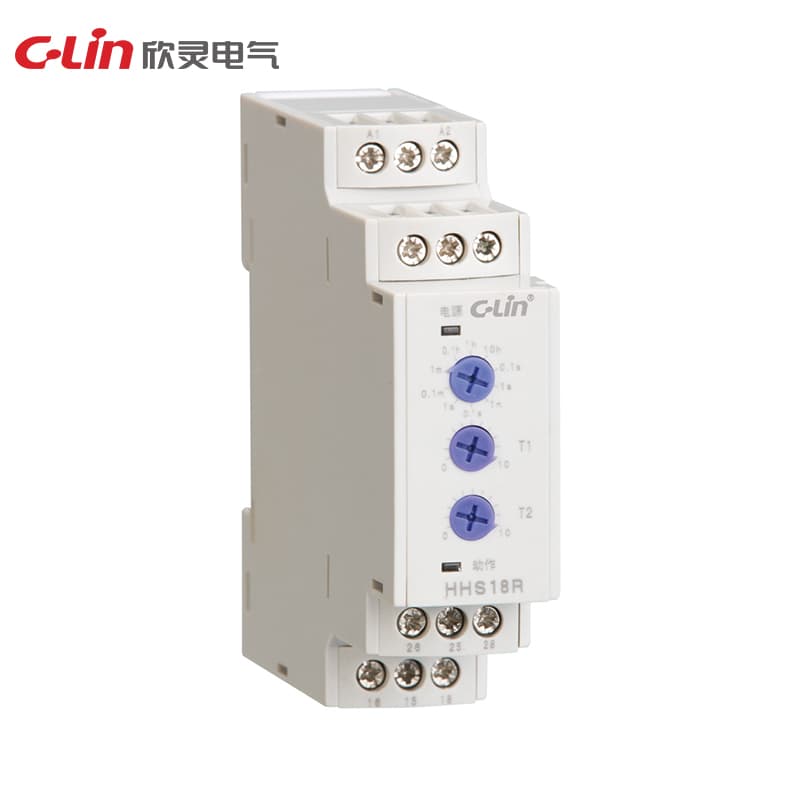

タイムリレー HHS18 シリーズ

Name: タイムリレー HHS18 シリーズ
Brand: C-Lin
SKU: HHS18R

Model Number: HHS18R

動作電源: DC24V; AC24V, AC220V, AC380V 遅延範囲: 0.1s~120h 繰返し誤差: ≤1% 動作モード: 電源投入遅延およびリリース遅延を含む8モード接点形式: HHS18: 遅延2回路 HHS18-C: 遅延1回路＋瞬時1回路接点容量: 1A AC240V（抵抗負荷）外形寸法: 24.5×85.5×90.5mm 取付方法: 本体取付または35mmガイドレール取付代替製品: H3DS, RE11, DHC19-M, NJB1-S

見積依頼

技術仕様

Ui	400V
Ith	5A
Uimp	2.5KV
Ue/Ui	定格動作電圧 Ue/定格動作電流 Ie: AC-15 Ue: AC250V, Ie: 3A（各使用カテゴリ）
Altitude	≤2000m
Humidity	設置場所の最高温度40°Cにおいて空気の相対湿度は≤50%とする。低温時にはより高い相対湿度が許容される場合があり、例として20°Cで90%まで。温度変化による結露が発生する場合は特別な対策を講じること。
Delay range	0.1s-120h
Contact form	HHS18, HHS18R: 遅延切替接点2組 HHS18-C, HHS18R-C: 遅延1組、瞬時1組
Installation	据付, レール取付
Working Mode	電源投入遅延 8モード
Specification	HHS18
Operating power	DC24V;AC24V,AC36V,AC110V,AC220V,AC380V 50Hz
Contact capacity	1A AC240V（抵抗負荷）
Repetition error	遅延範囲 >1s では Er≤1%; 遅延範囲 <1s では Er<50ms
Temperature range	-5°-40°C
