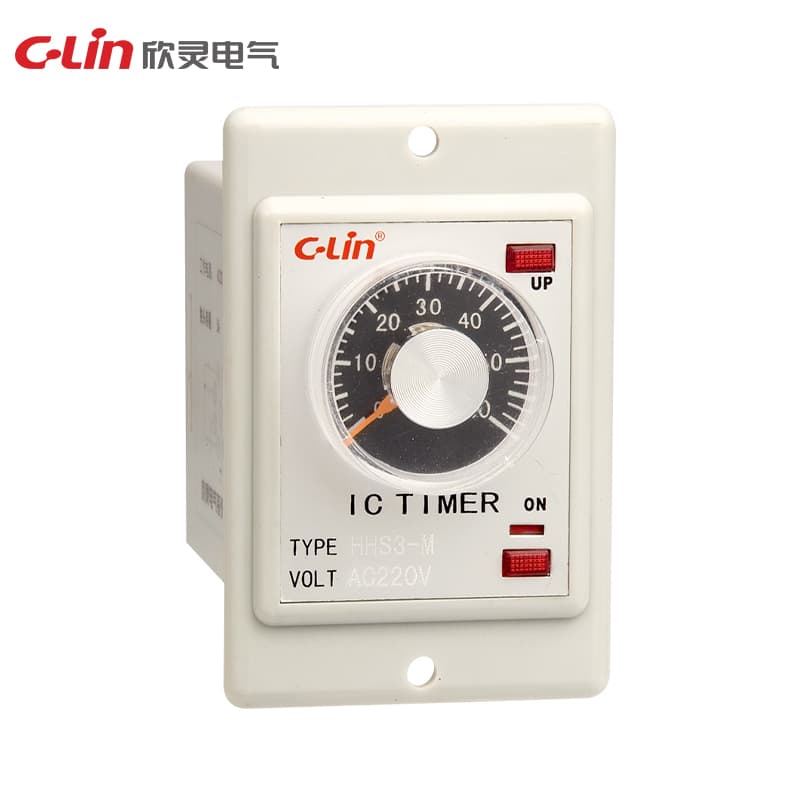

タイムリレー HHS3 シリーズ
Model Number: HHS3-M
HHS3HHS3-M
動作電源: DC24V; AC24V, AC220V, AC380V 遅延範囲: 1s, 5s, 10s, 30s, 60s, 5min 10min, 30min, 60min, 5h, 10h 繰返し誤差: ≤1% 動作モード: HHS3: 電源投入遅延; HHS3G: 解除遅延; HHS3C: 瞬時動作付き電源投入遅延 接点形式: HHS3, HHS3G: 遅延2組 HHS3C: 遅延1組＋瞬時動作1組 接点容量: 3A AC250V（抵抗負荷） 外形寸法: 50×78×92mm 開口寸法: 75.5-2×Φ4.5mm 取付方法: 機器形
見積依頼技術仕様
| Ue/Ie | 定格動作電圧 Ue/定格動作電流 Ie: AC-15 Ue:AC250V,Ie:3A 各使用カテゴリー。 |
| HHS3C-M | 瞬時動作付き電源投入遅延 |
| HHS3G-M | 解除遅延 |
| Altitude | ≤2000m |
| Humidity | 設置場所の最高温度 40°C において、空気の相対湿度は <50% です。低温時にはより高い相対湿度が許容される場合があり、例えば 20°C で 90% まで。温度変化による一時的な結露については特別な対策を講じる必要があります。 |
| Dimensions | 57×87×92mm |
| Delay Range | 1s、3s、5s、10s、30s、60s、3m、5m、10m、30m、60m、3h、5h、10h |
| Contact form | HHS3-M, HHS3G-M |
| Installation | パネルタイプ、レールタイプ、取付タイプ |
| Opening size | 51×63mm 75.5-2×Φ4.5mm |
| Repeat error | ≤1% |
| Working mode | HHS3-M：電源投入遅延 |
| Specification | HHS3 |
| Operation Mode | 電源投入遅延 |
| Contact numbers | 2 組の遅延切換え |
| Operating power | AC380V,AC220V,AC110V,AC36V,AC24V, 50Hz;DC24V |
| Contact capacity | 3A AC250V（抵抗負荷） |
| Repetition error | ≤1% |
| Temperature range | -5°-40°C |
| Installation method | パネルタイプ |
| Working power supply | DC24V; AC24V, AC220V, AC380V |
| Rated insulation voltage Ui | 400V |
| Conventional heating current Ith | 5A |
| Rated impulse withstand voltage Uimp | 2.5KV |
