C-Lin

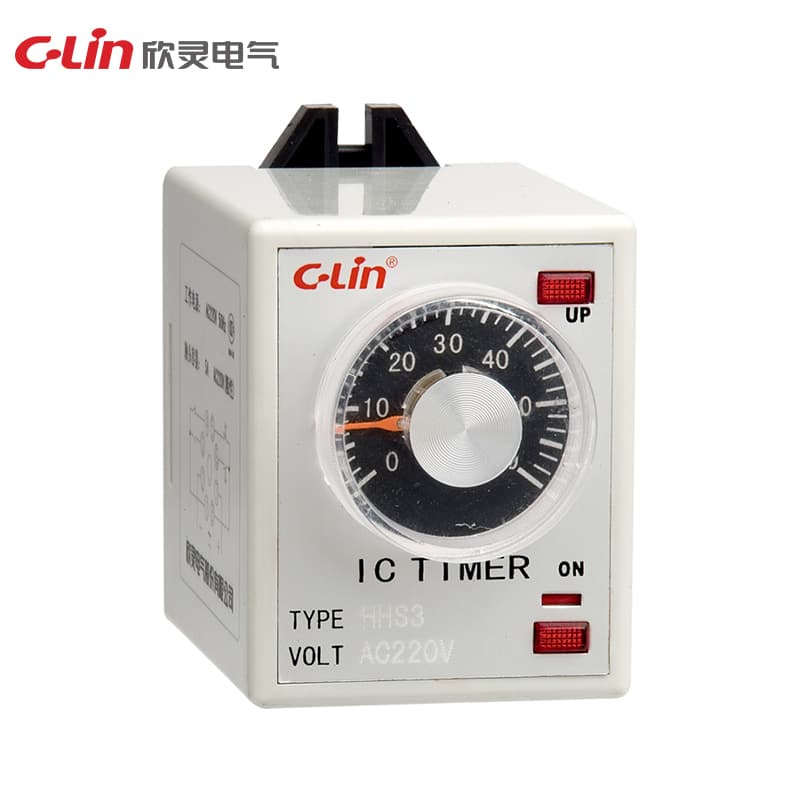

タイムリレー HHS3 シリーズ

Name: タイムリレー HHS3 シリーズ
Brand: C-Lin
SKU: HHS3

Model Number: HHS3

動作電源: DC24V; AC24V, AC220V, AC380V 遅延範囲: 1s, 5s, 10s, 30s, 60s, 5min 10min, 30min, 60min, 5h, 10h 繰返し誤差: ≤1% 動作モード: HHS3: 通電遅延; HHS3G: 解除遅延; HHS3C: 瞬時動作付通電遅延接点形式: HHS3, HHS3G: 遅延2組 HHS3C: 遅延1組＋瞬時動作1組接点容量: 3A AC250V (抵抗負荷) 外形寸法: 50×78×92mm 開口寸法: 75.5-2×Φ4.5mm 取付方法: デバイスタイプ

見積依頼

技術仕様

Ue/Ie	定格動作電圧 Ue/定格動作電流 Ie: AC-15 Ue:AC250V,Ie:3A 各使用カテゴリ。
HHS3C-M	瞬時動作付通電遅延
HHS3G-M	解除遅延
Altitude	≤2000m
Humidity	設置場所の最大温度 40°C における空気の相対湿度は <50% であり、低温時にはより高い相対湿度が許容されます。例: 20°C で 90% まで。温度変化による一時的な結露に対しては特別な対策を講じてください。
Dimensions	57×87×92mm
Delay Range	1s、3s、5s、10s、30s、60s、3m、5m、10m、30m、60m、3h、5h、10h
Contact form	HHS3-M, HHS3G-M
Installation	パネルタイプ, レールタイプ，取付タイプ
Opening size	51×63mm 75.5-2×Φ4.5mm
Repeat error	≤1%
Working mode	HHS3-M：通電遅延
Specification	HHS3
Operation Mode	通電遅延
Contact numbers	遅延切替 2 組
Operating power	AC380V,AC220V,AC110V,AC36V,AC24V, 50Hz;DC24V
Contact capacity	3A AC250V (抵抗負荷)
Repetition error	≤1%
Temperature range	-5°-40°C
Installation method	パネルタイプ
Working power supply	DC24V; AC24V, AC220V, AC380V
Rated insulation voltage Ui	400V
Conventional heating current Ith	5A
Rated impulse withstand voltage Uimp	2.5KV
