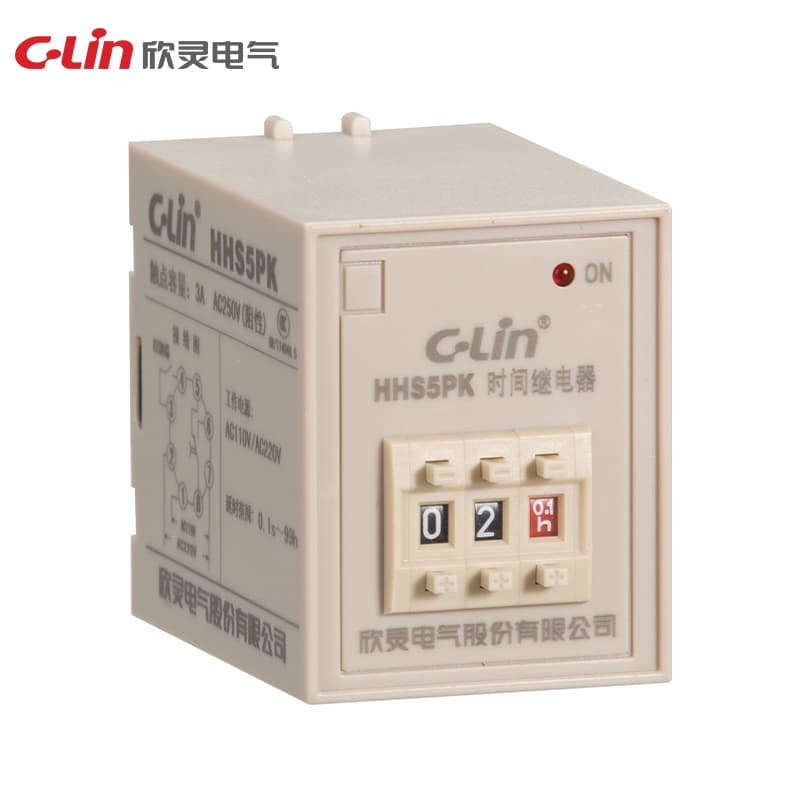

タイムリレー HHS5シリーズ
Model Number: HHS5PK
動作電源: DC24V; AC24V, AC220V, AC380V 遅延範囲: 1s, 5s, 10s, 30s, 60s, 120s, 180s 繰返し誤差: ≤5% 動作モード: 電源オフ遅延 接点形式: HHS5F: リセット付き遅延接点1組 HHS5F1: 遅延接点2組 HHS5F2: 遅延接点1組と瞬時接点1組 接点容量: 3A AC250V (抵抗負荷) 寸法: 40.5×54×84mm 取付方法: 異なるソケットとアクセサリにより、装置形、パネル形および35mmガイドレールに取り付け可能 代替品
見積依頼技術仕様
| Ue/Ie | 定格動作電圧Ue/定格動作電流Ie:AC-15 Ue:AC250V,Ie:3A（各使用カテゴリ） |
| HHS5PY | スター・デルタ始動遅延 |
| Contact | リセット付き遅延接点1組 |
| Altitude | ≤2000m |
| Humidity | 設置場所の最高温度40°Cで空気の相対湿度は<50%。低温ではより高い相対湿度が許容される場合があり、例: 20°Cで最大90%。温度変化による一時的な結露には特別な対策を講じること。 |
| Dimensions | 40.5×54×75.5mm |
| Delay Range | 0.1s-1s；0.2s-2s 0.5s-5s;1s-10s;2.5s-30s;5s-60s;10s-120s;15s-180s |
| Temperature | -5℃ 〜 40℃ |
| Contact form | 遅延接点2組 |
| Installation | 異なるソケットとアクセサリにより、ユニット形、パネル形および35mレール取付。 |
| Repeat error | ≤ 1% |
| Working mode | 電源オン遅延 |
| Specification | HHS5F |
| Movement Forms | 電源断遅延 |
| Operating mode | 電源オフ遅延 |
| Setting method | ポテンショメータ |
| Operating power | AC380V,AC220V,AC110V,AC36V,AC24V, 50Hz;DC24V,DC110V,DC220V |
| Contact capacity | 3A AC250V (抵抗負荷) |
| Repetition error | 遅延範囲が1sを超える場合Er<5%; 遅延範囲が1s未満の場合Dr<100ms。 |
| Time Delay range | 1s、5s、10s、30s、60s、120s、180s |
| Temperature range | -5°-40°C |
| Number of contacts | 遅延1変換 |
| Alternative product | ST3PR |
| Installation method | 異なるソケットとアクセサリにより、装置形、パネル形および35mmガイドレールに取り付け可能 |
| Alternative products | ST3PA, ST3PC |
| Rated Supply Voltage | AC24V、AC36V、ACI10V、AC220V、 AC380V50Hz:DC24V、DCI10V、 DC220V:許容電圧変動範囲(85%~110%)Ue |
| Working power supply | DC24V; AC24V, AC220V, AC380V |
| Rated Load of the Contact | 3A AC250V(抵抗負荷) |
| Rated insulation voltage Ui | 400V |
| Conventional heating current Ith | 5A |
| Rated impulse withstand voltage Uimp | 2.5KV |
