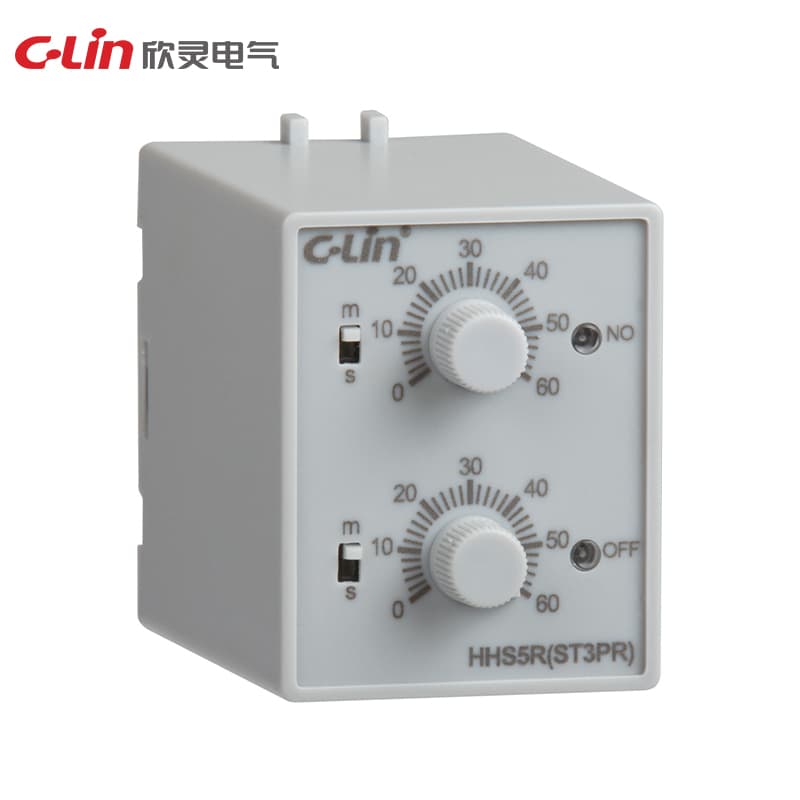

タイムリレー HHS5 シリーズ
C-Lin

タイムリレー HHS5 シリーズ

Model Number: HHS5R

HHS5FHHS5F3HHS5PHHS5PAHHS5PFHHS5PGHHS5PKHHS5PRHHS5R

動作電源：DC24V；AC24V、AC220V、AC380V 遅延範囲：1s、5s、10s、30s、60s、120s、180s 繰返し誤差：≤5% 動作モード：電源OFF遅延 接点形式：HHS5F：復帰付き遅延接点1組 HHS5F1：遅延接点2組 HHS5F2：遅延接点1組と瞬時接点1組 接点容量：3A AC250V（抵抗負荷） 外形寸法：40.5×54×84mm 取付方法：異なるソケットと付属品により、装置取付、パネル取付および35mmガイドレールに取付可能 Alternat

見積依頼

技術仕様

Ue/Ie定格動作電圧Ue/定格動作電流Ie:AC-15 Ue:AC250V,Ie:3A 各使用カテゴリにおいて。
HHS5PYスター・デルタ起動遅延
Contact復帰付き遅延接点1組
Altitude≤2000m
Humidity設置場所において、最高温度40°Cで空気の相対湿度は<50%。低温時にはより高い相対湿度が許容される場合があり、例えば20°Cで90%まで。温度変化による結露が時々生じる場合は特別な対策を講じてください。
Dimensions40.5×54×75.5mm
Delay Range0.1s-1s；0.2s-2s 0.5s-5s;1s-10s;2.5s-30s;5s-60s;10s-120s;15s-180s
Temperature-5℃ 〜 40℃
Contact form遅延接点2組
Installation異なるソケットと付属品により、ユニット、パネルおよび35mレール取付。
Repeat error≤ 1%
Working mode電源投入遅延
SpecificationHHS5F
Movement Forms停電遅延
Operating mode電源OFF遅延
Setting methodポテンショメータ
Operating powerAC380V,AC220V,AC110V,AC36V,AC24V, 50Hz;DC24V,DC110V,DC220V
Contact capacity3A AC250V（抵抗負荷）
Repetition error遅延範囲が1sより大きい場合 Er<5%；遅延範囲が1s未満の場合 Dr<100ms。
Time Delay range1s、5s、10s、30s、60s、120s、180s
Temperature range-5°-40°C
Number of contacts遅延 1変換
Alternative productST3PR
Installation method異なるソケットと付属品により、装置取付、パネル取付および35mmガイドレールに取付可能
Alternative productsST3PA, ST3PC
Rated Supply VoltageAC24V、AC36V、ACI10V、AC220V、 AC380V50Hz:DC24V、DCI10V、 DC220V:許容電圧変動範囲 (85%~110%)Ue
Working power supplyDC24V; AC24V, AC220V, AC380V
Rated Load of the Contact3A AC250V（抵抗負荷）
Rated insulation voltage Ui400V
Conventional heating current Ith5A
Rated impulse withstand voltage Uimp2.5KV
