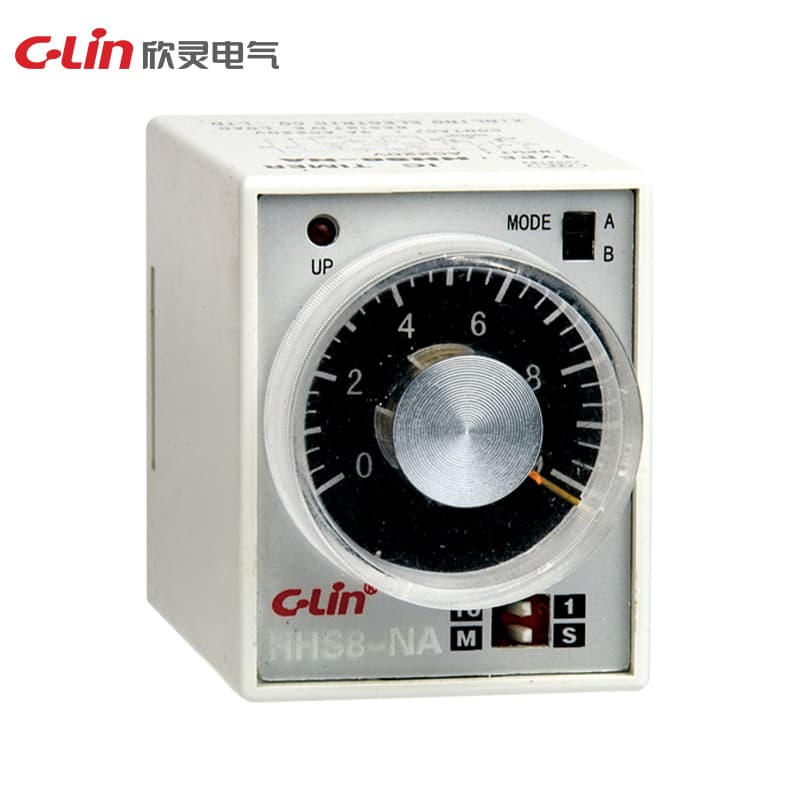

タイムリレー HHS8 シリーズ
Model Number: HHS8-NA
HHS8HHS8-NA
動作電源：DC24V；AC24V、AC220V、AC380V 遅延範囲：1s、5s、10s、30s、60s、120s、180s、5m 10m、30m、60m 繰返し誤差：≤1% 動作モード：HHS8（AH3-2）：電源投入遅延 HHS8C（AH3-3、ST2P）：瞬時動作付き電源投入遅延 HHS8G：電源断遅延 接点形式：HHS8G、HHS8（AH3-2）：遅延接点2組 HHS8C（AH3-3、ST2P）：遅延1組＋瞬時1組 接点容量：3A AC250V（抵抗負荷） 寸法：40.5×50.5×82mm 取付方法：異なるソケットによる取付
見積依頼技術仕様
| Ue/Ie | 定格動作電圧Ue/定格動作電流Ie：AC-15 Ue：AC250V、Ie：3A（各使用区分） |
| Altitude | ≤2000m |
| Humidity | 設置場所での最高温度40°Cにおける相対湿度は50%未満、低温時はより高い相対湿度が許容され、例：20°Cで90%まで。温度変化による結露の可能性がある場合は特別な対策を講じること。 |
| Delay Range | 1s、3s、5s、10s、30s、60s、3m、5m、10m、30m、60m、3h、5h、10h、12h |
| Installation | 機器への取付または35mmレールへの取付（各種ベース） |
| Specification | HHS8-1 |
| Movement Forms | 電源投入遅延 |
| Operating power | AC380V、AC220V、AC110V、AC36V、AC24V、50Hz；DC24V |
| Contact capacity | 3A AC250V（抵抗負荷） |
| Repetition error | ≤1% |
| Temperature range | -5°-40°C |
| Number of contacts | 時間遅延接点1組 |
| Rated insulation voltage Ui | 400V |
| Conventional heating current Ith | 5A |
| Rated impulse withstand voltage Uimp | 2.5KV |
