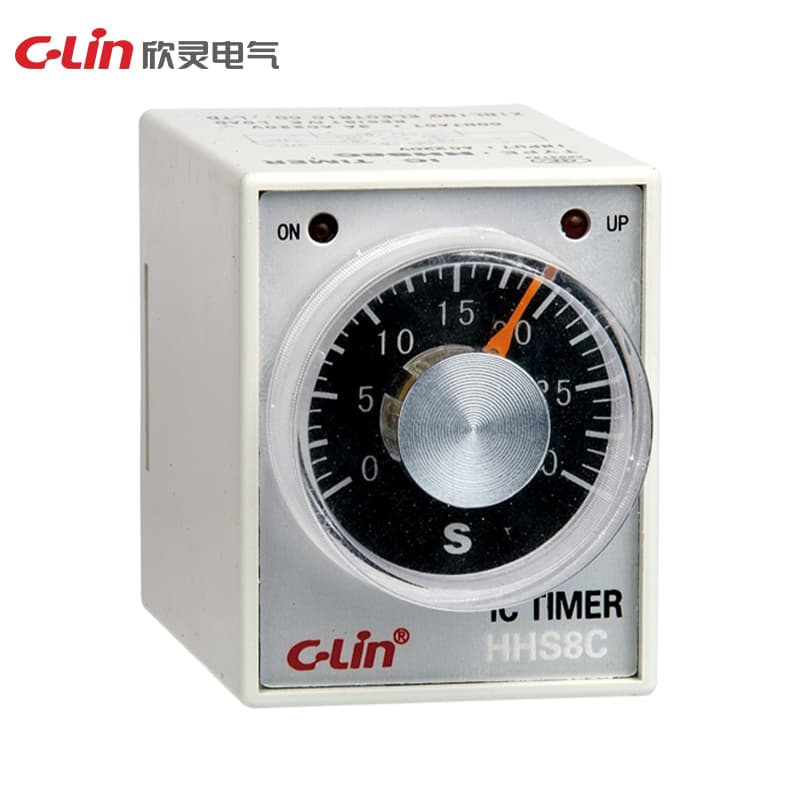

時間リレー HHS8 シリーズ
Model Number: HHS8
HHS8HHS8-NA
動作電源：DC24V；AC24V、AC220V、AC380V 遅延範囲：1s、5s、10s、30s、60s、120s、180s、5m 10m、30m、60m 繰返し誤差：≤1% 動作モード：HHS8 (AH3-2)：電源投入遅延 HHS8C (AH3-3, ST2P)：電源投入遅延（瞬時動作付き） HHS8G：開放遅延 接点形式：HHS8G、HHS8 (AH3-2)：遅延接点2組 HHS8C (AH3-3, ST2P)：遅延1組と瞬時動作1組 接点容量：3A AC250V（抵抗負荷） 外形寸法：40.5×50.5×82mm 取付方法：異なるソケットを使用
見積依頼技術仕様
| Ue/Ie | 定格動作電圧 Ue／定格動作電流 Ie：AC-15 Ue：AC250V、Ie：3A（各使用区分） |
| Altitude | ≤2000m |
| Humidity | 設置場所の最高温度 40°C において空気の相対湿度は <50% であり、低温ではより高い相対湿度が許容される場合がある。例：20°C で最大 90%。温度変化による結露が時々発生する場合は特別な対策が必要。 |
| Delay Range | 1s、3s、5s、10s、30s、60s、3m、5m、10m、30m、60m、3h、5h、10h、12h |
| Installation | 装置または 35mm レールに異なるベースで取り付け |
| Specification | HHS8-1 |
| Movement Forms | 電源投入遅延 |
| Operating power | AC380V、AC220V、AC110V、AC36V、AC24V、 50Hz；DC24V |
| Contact capacity | 3A AC250V（抵抗負荷） |
| Repetition error | ≤1% |
| Temperature range | -5°-40°C |
| Number of contacts | 時間遅延接点 1 組 |
| Rated insulation voltage Ui | 400V |
| Conventional heating current Ith | 5A |
| Rated impulse withstand voltage Uimp | 2.5KV |
