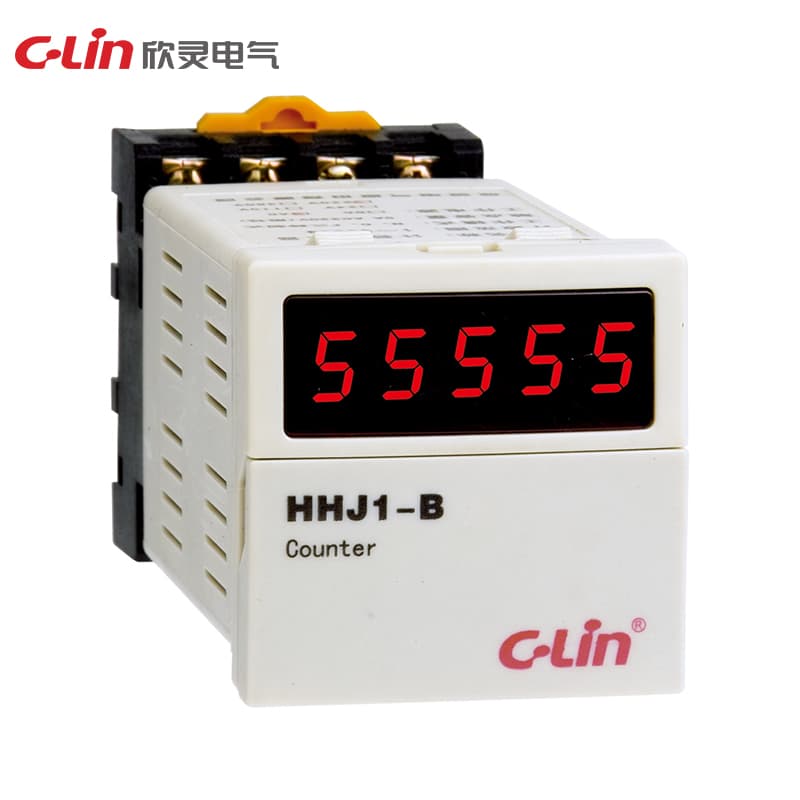

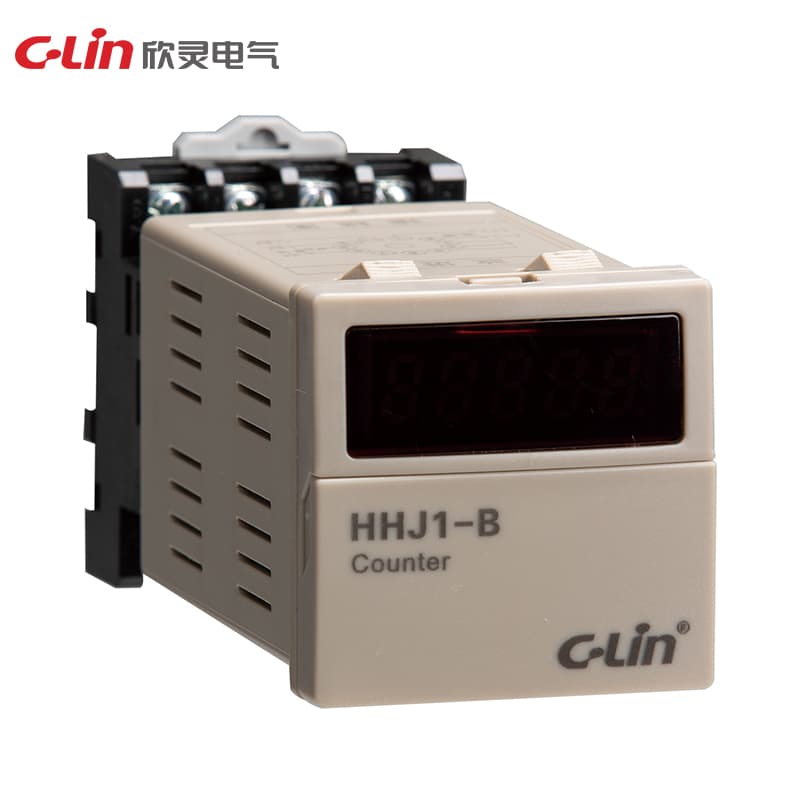

カウンティングリレー HHJ1 シリーズ

Name: カウンティングリレー HHJ1 シリーズ
Brand: C-Lin
SKU: HHJ1-B

Model Number: HHJ1-B

動作電源：AC/DC24V；AC220V；AC/DC100~240V；AC380V 動作モード：正方向カウント、4桁LED表示カウント速度：高周波 100 回/秒；低周波 30 回/秒カウント範囲：（1-9999）×1、×10、×100 回入力信号：接点信号、PNPノーマルオープン光電/近接スイッチ出力モード：N、C、F、R、X 標準停電メモリ：メモリ設定可能寸法：48×48×115mm 開口寸法：45×45mm 取付方法：パネル型

見積依頼

技術仕様

Ui	400V
Ith	5A
Uimp	2.5KV
Ue/Ui	定格動作電圧Ue/定格動作電流Ie：AC-15 Ue：AC250V、Ie：3A（各使用カテゴリ）
Altitude	≤2000m
Humidity	≤90%
Output mode	N、C、F、R、X システム
Installation	パネル取付、35mm レールまたはシャーシ取付
Specification	HHJ1
Counting range	1~9999（x1、x10、x100 倍）
Blackout memory	10 年
Operating power	AC380V、AC/DC100~240V、AC/DC24V 50/60Hz、許容電圧変動範囲（85%~110%）Ue
Contact capacity	3A AC250V（抵抗負荷）
Counting signals	a) 接点信号：接点、行程スイッチ等。a) 接点信号：接点、行程スイッチ等；b) レベル信号：正パルスレベル（H：DC4V~30V）、最小カウントパルス幅>15ms。; c) センサ信号：光電スイッチ、近接スイッチ、ホールスイッチ。
Temperature range	-5°-40°C
Counting frequency	a) 低周波カウント：≤10 回/秒。b) 高周波カウント：≤100 回/秒、信号デューティ比 50%。
