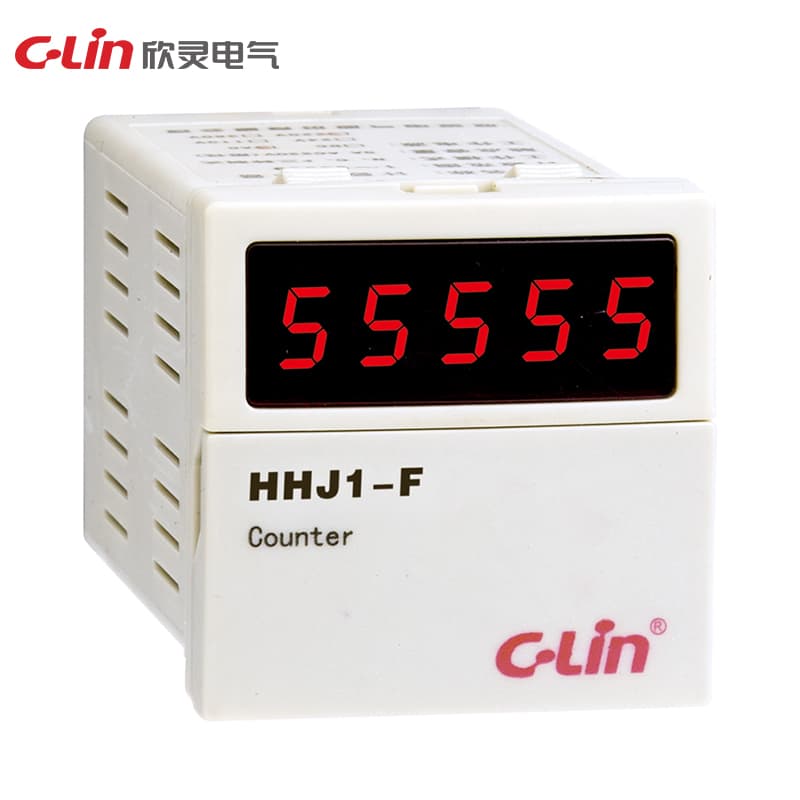

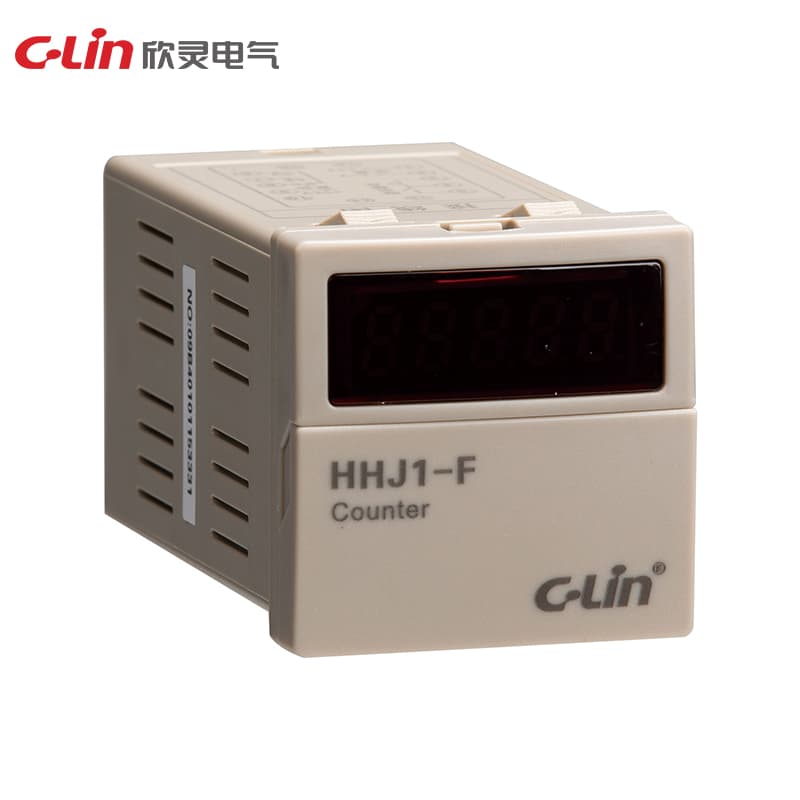

カウンティングリレー HHJ1 シリーズ

Name: カウンティングリレー HHJ1 シリーズ
Brand: C-Lin
SKU: HHJ1-F

Model Number: HHJ1-F

動作電源: AC/DC24V; AC220V; AC/DC100~240V; AC380V 動作モード: 正計数、4桁 LED 表示計数速度: 高周波 100 回/秒; 低周波 30 回/秒計数範囲: (1-9999)×1、×10、×100 回入力信号: 接点信号、PNP ノーマルオープンの光電/近接スイッチ出力方式: N、C、F、R、X 標準停電メモリ: メモリ設定可能外形寸法: 48×48×115mm 開口寸法: 45×45mm 取付方法: パネル形

見積依頼

技術仕様

Ui	400V
Ith	5A
Uimp	2.5KV
Ue/Ui	定格動作電圧 Ue/定格動作電流 Ie:AC-15 Ue:AC250V,Ie:3A（各使用カテゴリ）
Altitude	≤2000m
Humidity	≤90%
Output mode	N、C、F、R、X システム
Installation	パネル取付、35mm レールまたはシャーシ取付
Specification	HHJ1
Counting range	1~9999 (x1、x10、x100 倍率)
Blackout memory	10 年
Operating power	AC380V、AC/DC100~240V、AC/DC24V 50/60Hz、許容電圧変動範囲（85%~110%）Ue
Contact capacity	3A AC250V（抵抗負荷）
Counting signals	a) 接点信号: 接点、トラベリングスイッチなど。 a) 接点信号: 接点、トラベリングスイッチなど; b) レベル信号: 正パルスレベル(H:DC4V~30V)、最小計数パルス幅>15ms;. c) センサ信号: 光電スイッチ、近接スイッチ、ホールスイッチ。
Temperature range	-5°-40°C
Counting frequency	a) 低周波計数:≤10 回/秒。 b) 高周波計数:≤100 回/秒、信号デューティ比 50%。
