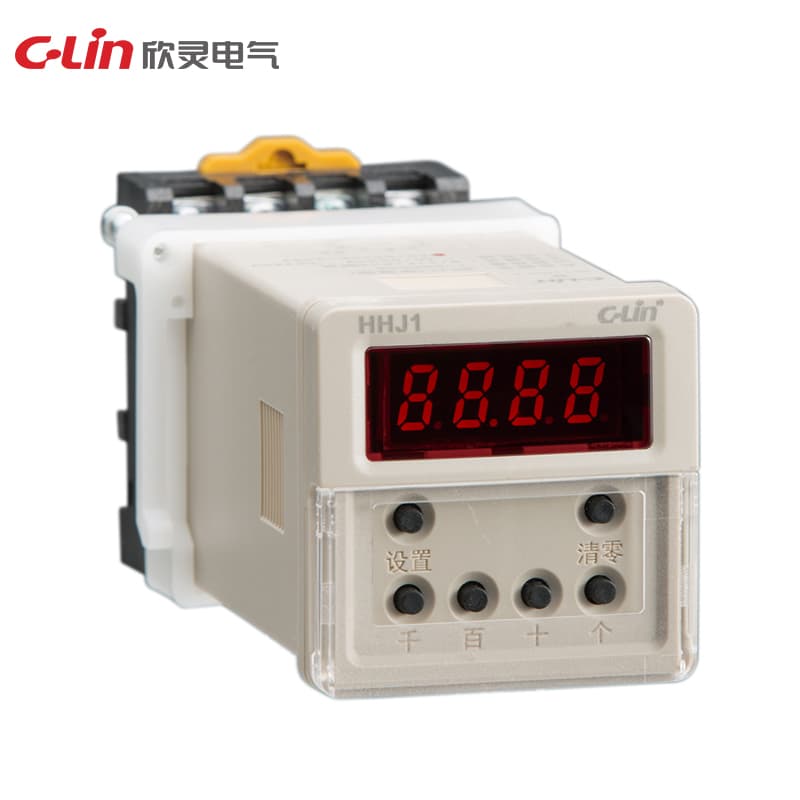

カウンティングリレー HHJ1 シリーズ

Name: カウンティングリレー HHJ1 シリーズ
Brand: C-Lin
SKU: HHJ1

Model Number: HHJ1

動作電源: AC/DC24V; AC220V; AC/DC100~240V; AC380V 動作モード: 正方向カウント、4桁LED表示カウント速度: 高周波 100 回/秒; 低周波 30 回/秒カウント範囲: (1-9999)×1, ×10, ×100 回入力信号: 接点信号、PNP常開の光電/近接スイッチ出力モード: N, C, F, R, X 標準停電メモリ: メモリ設定可外形寸法: 48×48×115mm 開口寸法: 45×45mm 取付方法: パネル型

見積依頼

技術仕様

Ui	400V
Ith	5A
Uimp	2.5KV
Ue/Ui	定格動作電圧Ue/定格動作電流Ie: AC-15 Ue:AC250V,Ie:3A 各使用カテゴリ用。
Altitude	≤2000m
Humidity	≤90%
Output mode	N, C, F, R, X システム
Installation	パネル取付、35mmレールまたはシャーシ取付
Specification	HHJ1
Counting range	1~9999 (x1, x10, x100 倍)
Blackout memory	10 年
Operating power	AC380V, AC/DC100~240V, AC/DC24V 50/60Hz、許容電圧変動範囲 (85%~110%) Ue
Contact capacity	3A AC250V (抵抗負荷)
Counting signals	a) 接点信号: 接点、トラベリングスイッチ等。 a) 接点信号: 接点、トラベリングスイッチ等; b) レベル信号: 正パルスレベル(H:DC4V~30V)、最小カウントパルス幅>15ms; c) センサ信号: 光電スイッチ、近接スイッチ、ホールスイッチ。
Temperature range	-5°-40°C
Counting frequency	a) 低周波カウント: ≤10 回/秒。 b) 高周波カウント: ≤100 回/秒、信号デューティ比は 50%。
