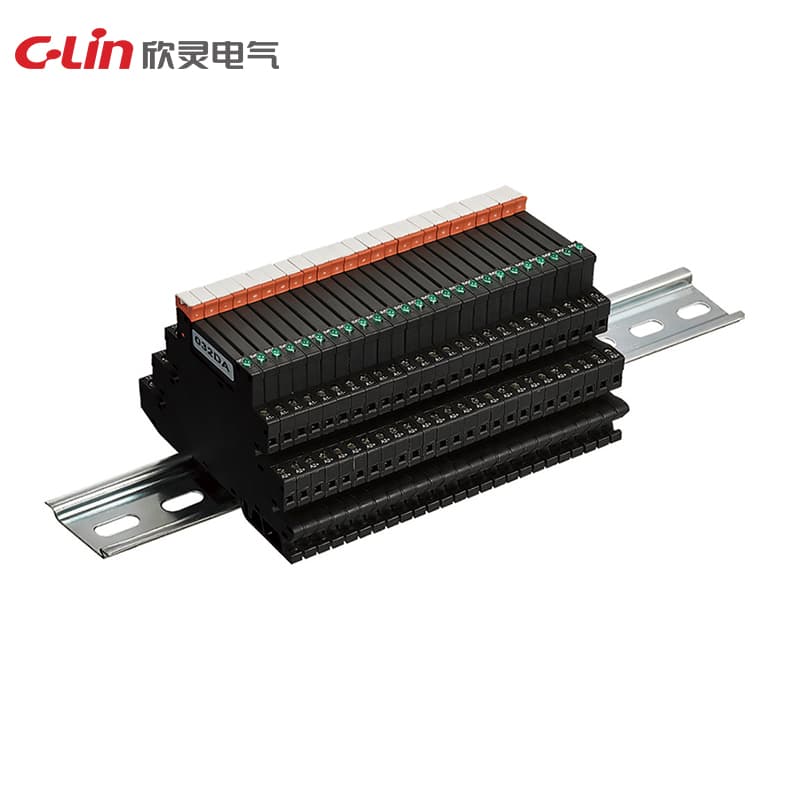

ソリッドステートリレーモジュール HHN-SG シリーズ
Model Number: HHN-SG1
製品型式：HHN-SG101□□D24/DA；HHN-SG101□□D24 動作時間：負荷電源供給の1/2サイクル＋1ms以内；1ms以内 復帰時間：負荷電源供給の1/2サイクル＋1ms以内；1ms以内 絶縁抵抗：100MΩ以上（500Vメガー） 制御電圧：3-32VDC 制御電流：5-20mA 負荷電圧：24-240VAC 24-440VAC 5-60VDC 負荷電流：1A 2A オン状態電圧降下：DC≤1.2V AC≤1.6V オフ状態漏れ電流：DC≤5mA AC≤10mA 耐電圧：≥1500VAC 絶縁耐電圧：AC2500
見積依頼技術仕様
| Model | HHN-SG1 |
| Reset time | 負荷電源供給の1/2サイクル＋1ms以内 |
| Wiring type | 欧州タイプ端子、ばね板式直挿端子、MILコネクタ |
| Load current | 1A, 2A |
| Load voltage | 24-240VAC 24-440VAC 5-60VDC |
| Peak voltage | 900V 400V |
| Surge current | 10ms以内で60A、10ms以内で30A |
| Operation time | 負荷電源供給の1/2サイクル＋1ms以内 |
| Control current | 5-20mA |
| Control voltage | 3-32VDC |
| Wiring polarity | 極性不要（NPN/PNP両極性対応） |
| Dielectric strength | ≥ 1500VAC |
| Insulation resistance | 100MΩ以上（500Vメガー） |
| On-state voltage drop | DC ≤ 1.2V AC ≤ 1.6V |
| Rated operating current | 5-25mA |
| Rated operating voltage | 3-32VDC |
| Off-state leakage current | DC ≤ 5mA AC ≤ 10mA |
| Number of control channels | 2, 4, 8, 10, 12, 16, 32 |
| Isolation withstand voltage | AC2500V 50/60Hz 1分 |
