C-Lin

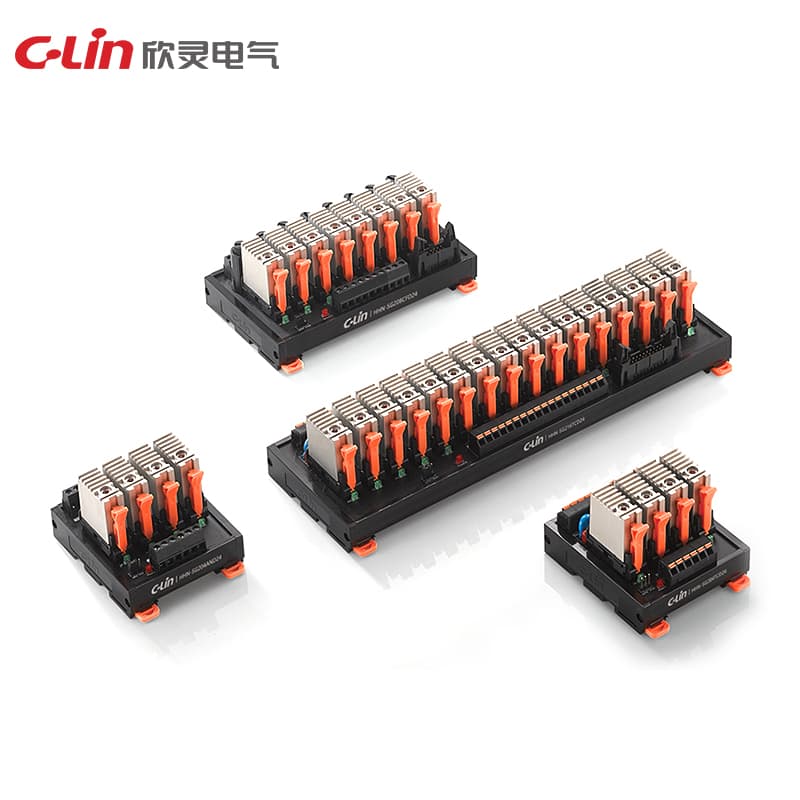

ソリッドステートリレーモジュール HHN-SGシリーズ

Name: ソリッドステートリレーモジュール HHN-SGシリーズ
Brand: C-Lin
SKU: HHN-SG2

Model Number: HHN-SG2

製品型式: HHN-SG101□□D24/DA; HHN-SG101□□D24 動作時間: 負荷電源の1/2サイクル + 1ms以下; 1ms以下復帰時間: 負荷電源の1/2サイクル + 1ms以下; 1ms以下絶縁抵抗: 100MΩ以上（500Vメガー）制御電圧: 3-32VDC 制御電流: 5-20mA 負荷電圧: 24-240VAC 24-440VAC 5-60VDC 負荷電流: 1A 2A オン状態電圧降下: DC≤1.2V AC≤1.6V オフ状態漏れ電流: DC≤5mA AC≤10mA 耐電圧: ≥1500VAC 絶縁耐電圧: AC2500

見積依頼

技術仕様

型式	HHN-SG101 □□ D24/DA
復帰時間	負荷電源の1/2サイクル+1ms以下
配線方式	欧州タイプ端子、ばね板式直挿端子、MILコネクタ
負荷電流	1A, 2A
負荷電圧	24-240VAC 24-440VAC 5-60VDC
ピーク電圧	900V 400V
サージ電流	≤ 10msで60A、≤ 10msで30A
動作時間	負荷電源の1/2サイクル+1ms以下
制御電流	5-20mA
制御電圧	3-32VDC
配線極性	極性指定なし（NPN/PNP両極性対応）
耐電圧	≥ 1500VAC
絶縁抵抗	100MΩ以上（500Vメガー）
オン状態電圧降下	DC ≤ 1.2V AC ≤ 1.6V
定格動作電流	5-25mA
定格動作電圧	3-32VDC
オフ状態漏れ電流	DC ≤ 5mA AC ≤ 10mA
制御チャネル数	2, 4, 8, 10, 12, 16, 32
絶縁耐電圧	AC2500V 50/60Hz 1分
