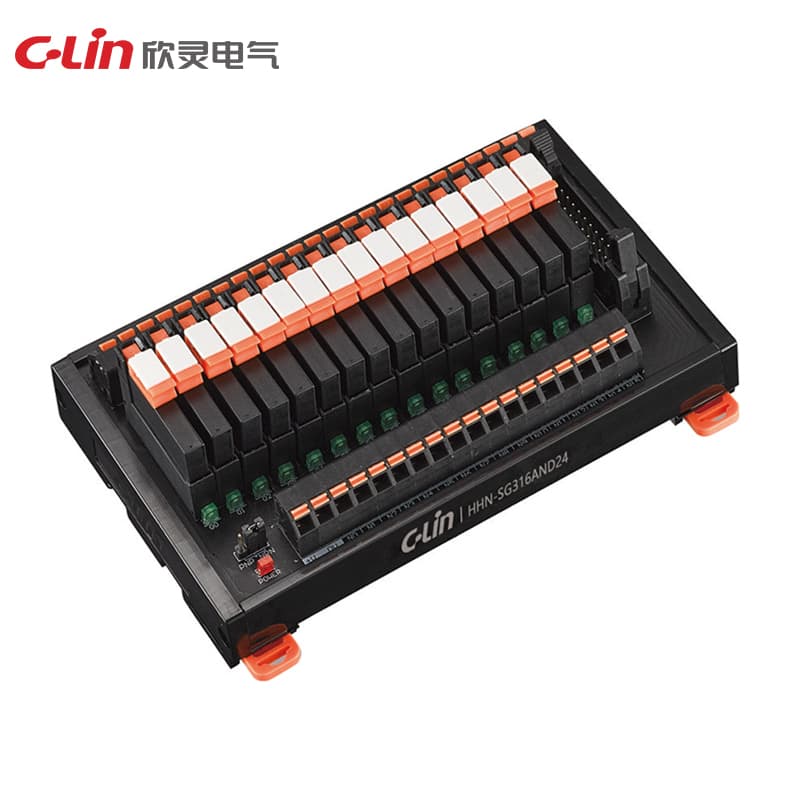

ソリッドステートリレー モジュール HHN-SGシリーズ
Model Number: HHN-SG3
製品型式: HHN-SG101□□D24/DA; HHN-SG101□□D24 動作時間: 負荷電源の1/2周期 + 1ms以下; 1ms以下 復帰時間: 負荷電源の1/2周期 + 1ms以下; 1ms以下 絶縁抵抗: 100MΩ以上（500Vメガー） 制御電圧: 3-32VDC 制御電流: 5-20mA 負荷電圧: 24-240VAC 24-440VAC 5-60VDC 負荷電流: 1A 2A オン状態電圧降下: DC≤1.2V AC≤1.6V オフ状態漏れ電流: DC≤5mA AC≤10mA 耐電圧: ≥1500VAC 絶縁耐電圧: AC2500
見積依頼技術仕様
| Model | HHN-SG3 |
| Reset time | 負荷電源の1/2周期+1ms以下 |
| Wiring type | 欧州タイプ端子、スプリングリーフ式直接差し込み端子、MILコネクタ |
| Load current | 1A, 2A |
| Load voltage | 24-240VAC 24-440VAC 5-60VDC |
| Peak voltage | 900V 400V |
| Surge current | 60Aで≤ 10ms、30Aで≤ 10ms |
| Operation time | 負荷電源の1/2周期+1ms以下 |
| Control current | 5-20mA |
| Control voltage | 3-32VDC |
| Wiring polarity | 極性指定なし（NPN/PNP両極性対応） |
| Dielectric strength | ≥ 1500VAC |
| Insulation resistance | 100MΩ以上（500Vメガー） |
| On-state voltage drop | DC ≤ 1.2V AC ≤ 1.6V |
| Rated operating current | 5-25mA |
| Rated operating voltage | 3-32VDC |
| Off-state leakage current | DC ≤ 5mA AC ≤ 10mA |
| Number of control channels | 2, 4, 8, 10, 12, 16, 32 |
| Isolation withstand voltage | AC2500V 50/60Hz 1 min |
