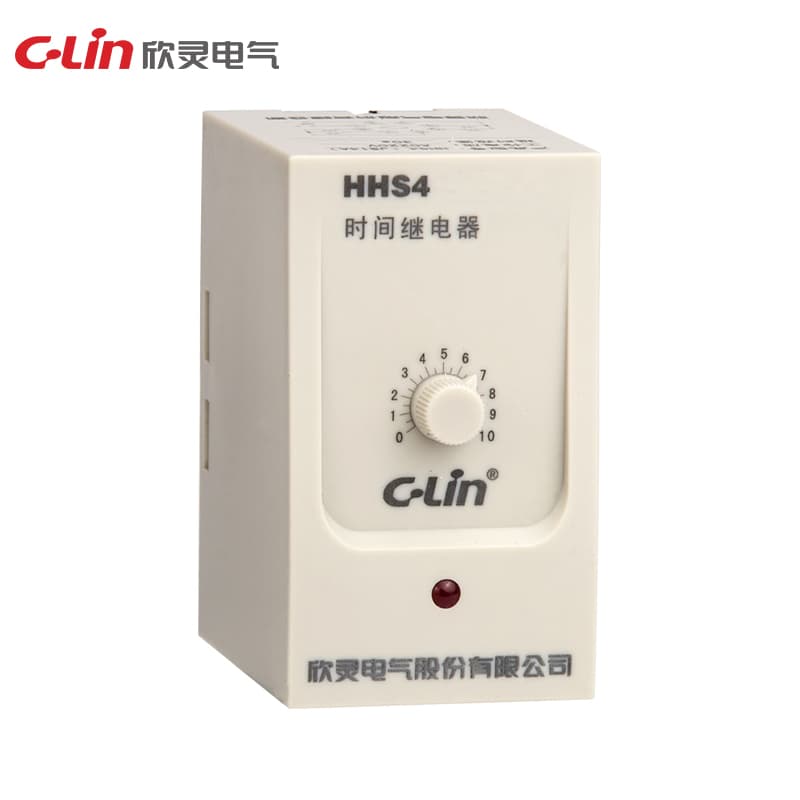

タイムリレー HHS4 シリーズ
Model Number: HHS4
動作電源: DC24V; AC24V, AC220V, AC380V 遅延範囲: 0.5s~3600s 繰返し誤差: ≤1% 動作モード: HHS4 (JS14A, JS20): 電源投入遅延 HHS4C (JS20/03): 電源投入遅延（瞬時動作付き） HHS4G: 解除遅延 接点形式: HHS4, HHS4G: 遅延2組 HHS4C: 遅延1組と瞬時動作1組 接点容量: 3A AC250V（抵抗負荷） 外形寸法: 45×82×83mm 開口寸法: 56-2×Φ4.5mm 取付方法: 機器タイプまたは35mm DINレールタイプ
見積依頼技術仕様
| Ue/Ie | 定格動作電圧 Ue/定格動作電流 Ie:AC-15 Ue:AC250V,Ie:3A（各使用カテゴリ） |
| Altitude | ≤2000m |
| Humidity | 設置場所において、最高温度 40°C で空気の相対湿度は ≤50% です。低温時にはより高い相対湿度が許容される場合があり、例えば 20°C で 90% まで。温度変化による結露が発生する場合は特別な対策を講じてください。 |
| Delay Range | 0.1s~1s、0.5s~5s、1s~10s、3s~30s、6s~60s、12s~120s、18s-180s、30s-300s、60s~600s、90s~900s、120s~1200s、180s~1800s、360s~3600s |
| Installation | 機器タイプ、レールタイプ |
| Specification | HHS4 |
| Movement Forms | 電源投入遅延 |
| Operating power | AC380V,AC220V,AC127V,AC110V,AC36V,AC24V, 50Hz;DC24V |
| Contact capacity | 3A AC250V（抵抗負荷） |
| Repetition error | 遅延範囲が 1s を超える場合 Er<1% 、遅延範囲が 1s 未満の場合 Dr<50ms。 |
| Temperature range | -5°-40°C |
| Number of contacts | 遅延 2 切替 |
| Rated insulation voltage Ui | 400V |
| Conventional heating current Ith | 5A |
| Rated impulse withstand voltage Uimp | 2.5KV |
