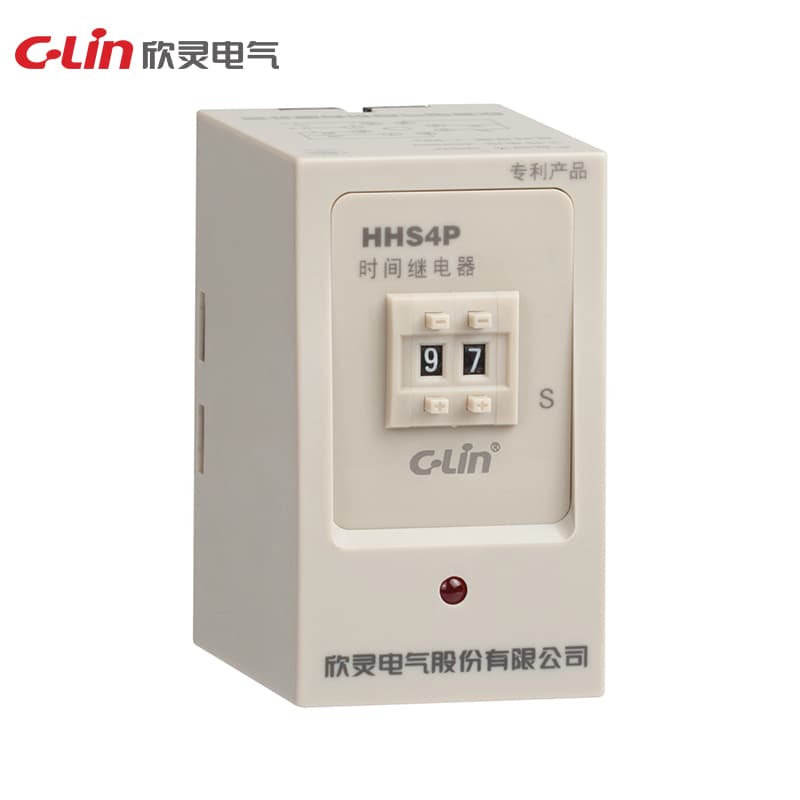

タイムリレー HHS4 シリーズ
Model Number: HHS4P
動作電源: DC24V; AC24V, AC220V, AC380V 遅延範囲: 0.5s~3600s 繰返し誤差: ≤1% 動作モード: HHS4 (JS14A, JS20): 通電遅延 HHS4C (JS20/03): 瞬時動作付き通電遅延 HHS4G: 復帰遅延 接点形式: HHS4, HHS4G: 遅延2組 HHS4C: 遅延1組＋瞬時動作1組 接点容量: 3A AC250V（抵抗負荷） 外形寸法: 45×82×83mm 開口寸法: 56-2×Φ4.5mm 取付方式: デバイスタイプまたは35mmガイドレールタイプ
見積依頼技術仕様
| Ue/Ie | 定格動作電圧 Ue/定格動作電流 Ie: AC-15 Ue: AC250V, Ie: 3A（各使用カテゴリ）. |
| Altitude | ≤2000m |
| Humidity | 設置場所の最高温度40°Cにおける空気の相対湿度は≤50%で、低温ではより高い相対湿度が許容される場合がある。例: 20°Cで最大90%。温度変化による結露が生じる場合は特別な対策を講じること。 |
| Delay Range | 0.1s~1s、0.5s~5s、1s~10s、3s~30s、6s~60s、12s~120s、18s-180s、30s-300s、60s~600s、90s~900s、120s~1200s、180s~1800s、360s~3600s |
| Installation | デバイスタイプ、レールタイプ |
| Specification | HHS4 |
| Movement Forms | 通電遅延 |
| Operating power | AC380V,AC220V,AC127V,AC110V,AC36V,AC24V, 50Hz;DC24V |
| Contact capacity | 3A AC250V（抵抗負荷） |
| Repetition error | 遅延範囲が1sを超える場合はEr<1%；遅延範囲が1s未満の場合はDr<50ms。 |
| Temperature range | -5°-40°C |
| Number of contacts | 遅延2変換 |
| Rated insulation voltage Ui | 400V |
| Conventional heating current Ith | 5A |
| Rated impulse withstand voltage Uimp | 2.5KV |
