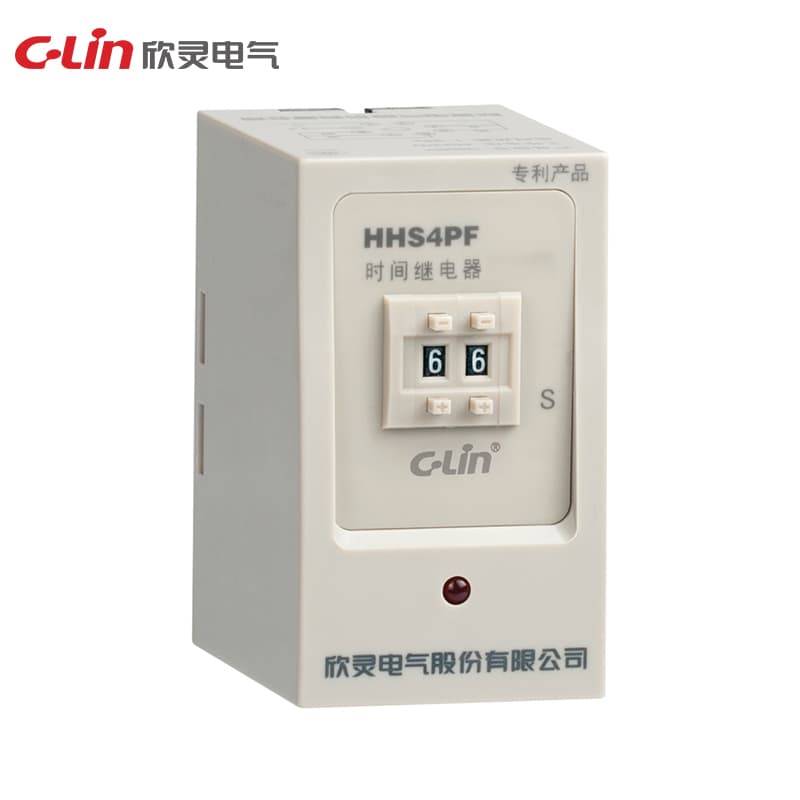

タイムリレー HHS4 シリーズ
Model Number: HHS4PF
動作電源: DC24V; AC24V, AC220V, AC380V 遅延範囲: 0.5s~3600s 繰返し誤差: ≤1% 動作モード: HHS4 (JS14A, JS20): 電源投入遅延 HHS4C (JS20/03): 瞬時動作付き電源投入遅延 HHS4G: 解除遅延 接点形式: HHS4, HHS4G: 遅延2組 HHS4C: 遅延1組と瞬時動作1組 接点容量: 3A AC250V (抵抗負荷) 外形寸法: 45×82×83mm 開口寸法: 56-2×Φ4.5mm 取付方法: デバイス形または35mmガイドレール形
見積依頼技術仕様
| Ue/Ie | 定格動作電圧 Ue/定格動作電流 Ie:AC-15 Ue:AC250V,Ie:3A（各使用カテゴリ） |
| Altitude | ≤2000m |
| Humidity | 設置場所における最大温度40°Cでの相対湿度は≤50%です。低温ではより高い相対湿度が許容される場合があり、例: 20°Cで90%まで。温度変化による結露が生じる場合は特別な対策が必要です。 |
| Delay Range | 0.1s~1s、0.5s~5s、1s~10s、3s~30s、6s~60s、12s~120s、18s-180s、30s-300s、60s~600s、90s~900s、120s~1200s、180s~1800s、360s~3600s |
| Installation | デバイスタイプ、レールタイプ |
| Specification | HHS4 |
| Movement Forms | 電源投入遅延 |
| Operating power | AC380V,AC220V,AC127V,AC110V,AC36V,AC24V, 50Hz;DC24V |
| Contact capacity | 3A AC250V (抵抗負荷) |
| Repetition error | 遅延範囲が1sを超える場合 Er<1%；遅延範囲が1s未満の場合 Dr<50ms。 |
| Temperature range | -5°-40°C |
| Number of contacts | 遅延2変換 |
| Rated insulation voltage Ui | 400V |
| Conventional heating current Ith | 5A |
| Rated impulse withstand voltage Uimp | 2.5KV |
