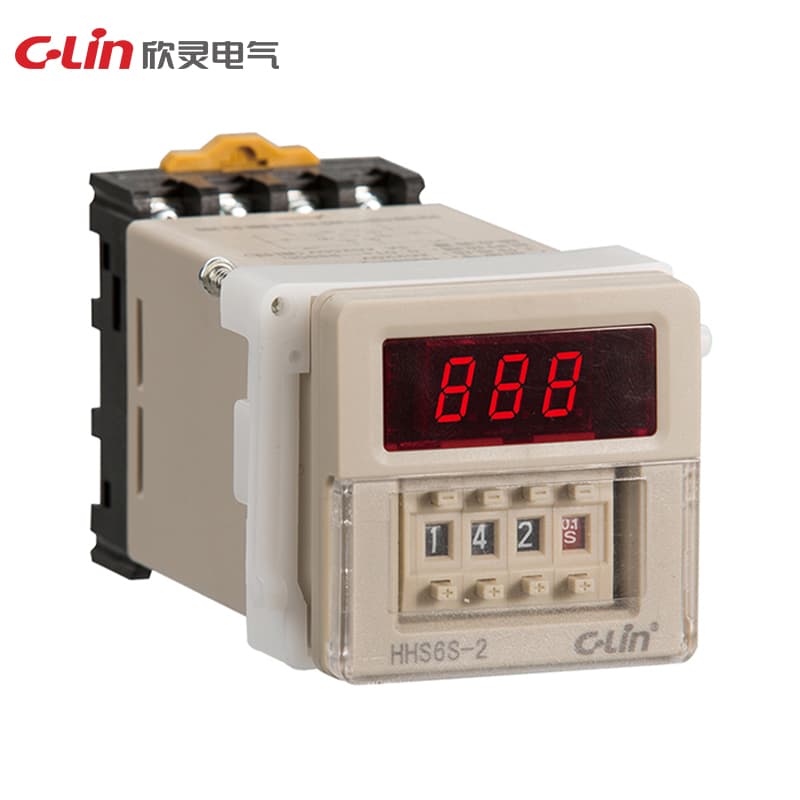

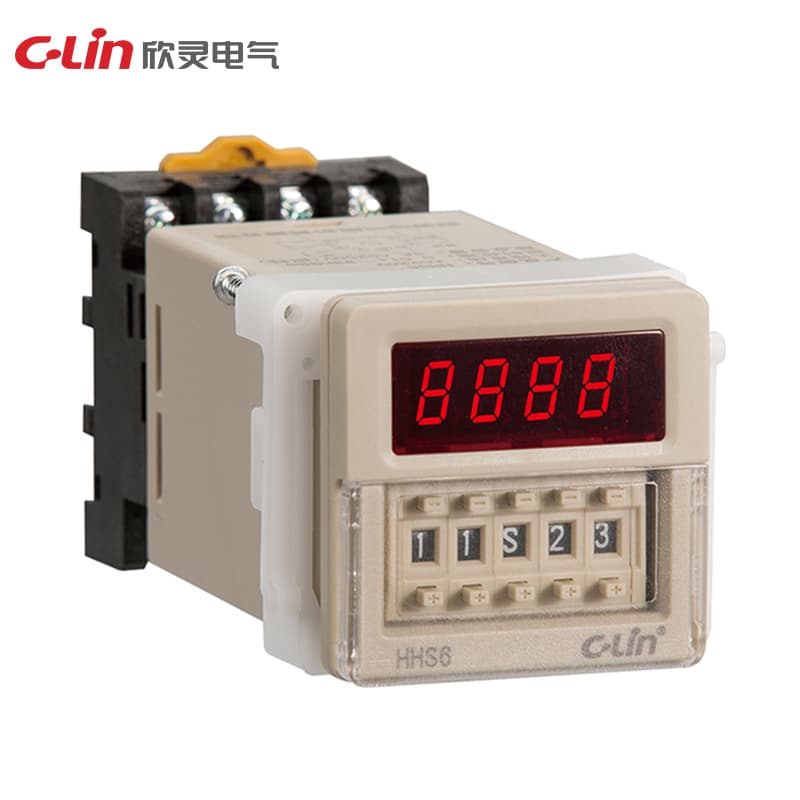

マルチ回路タイムリレー HHS6 シリーズ

Name: マルチ回路タイムリレー HHS6 シリーズ
Brand: C-Lin
SKU: HHS6

Model Number: HHS6

動作電源: DC24V; AC24V, AC220V, AC380V 遅延範囲: 0.01s~99h99m 時・分・秒設定繰返し誤差: ≤1% 動作モード: 通電遅延接点形式: リセット休止端子付き遅延2組 (11 フィート) 接点容量: 3A AC250V（抵抗負荷）外形寸法: 48×48×115mm 開口寸法: 45×45mm 取付方式: パネル形、デバイス形、35mm ガイドレール形代替品: JSS48A

見積依頼

技術仕様

Ue/Ie	定格動作電圧 Ue/定格動作電流 Ie:AC-15 Ue:AC250V、Ie:3A（各使用カテゴリ）
Contact	リセット休止付き遅延 1 遷移
HHS6A-1	リセットスタート機能付き遅延1組
HHS6A-2	遅延接点2組
Altitude	≤2000m
Humidity	設置場所の最高温度 40°C における空気の相対湿度は <50%。低温時はより高い相対湿度が許容される場合があります（例: 20°C で最大 90%）。温度変化による結露が生じる場合は特別な対策が必要です。
Dimensions	48×48×115mm
Delay Range	0.01s-99.99s;1s-99m99s;1m-99h99m
Temperature	-5℃～40℃
Timing mode	正方向/カウントダウン、2列表示
Contact form	HHS6A: リセットスタート機能付き遅延2組
Display mode	デジタルチューブ表示
Installation	パネル形、35mm レール形、固定形
Opening size	45×45mm
Repeat error	≤1%
Working mode	通電遅延、解除遅延/メモリ/非メモリ機能はオプション
Specification	HHS6
Movement Forms	通電遅延
Operating mode	電源断遅延
Control circuit	1, 2, 3, 4
Operating power	AC380V,AC220V,AC127V,AC110V,AC36V,AC24V, 50Hz;DC24V
Contact capacity	3A AC250V（抵抗負荷）;DC24V 5A
Repetition error	遅延範囲が 1s を超える場合 Er<1%；遅延範囲が 1s 未満の場合 Dr<50ms。
Time Delay range	0.1s-990h
Temperature range	-5°-40°C
Number of contacts	リセット休止機能付き遅延 2 組
Installation method	パネル形、デバイス形、35mm ガイドレール形
Rated Supply Voltage	DC24V;AC24V、AC220V、AC380V
Working power supply	DC24V; AC24V, AC220V, AC380V
Rated Load of the Contact	3A AC250V（抵抗負荷）
Rated insulation voltage Ui	400V
Conventional heating current Ith	5A
Rated impulse withstand voltage Uimp	2.5KV
