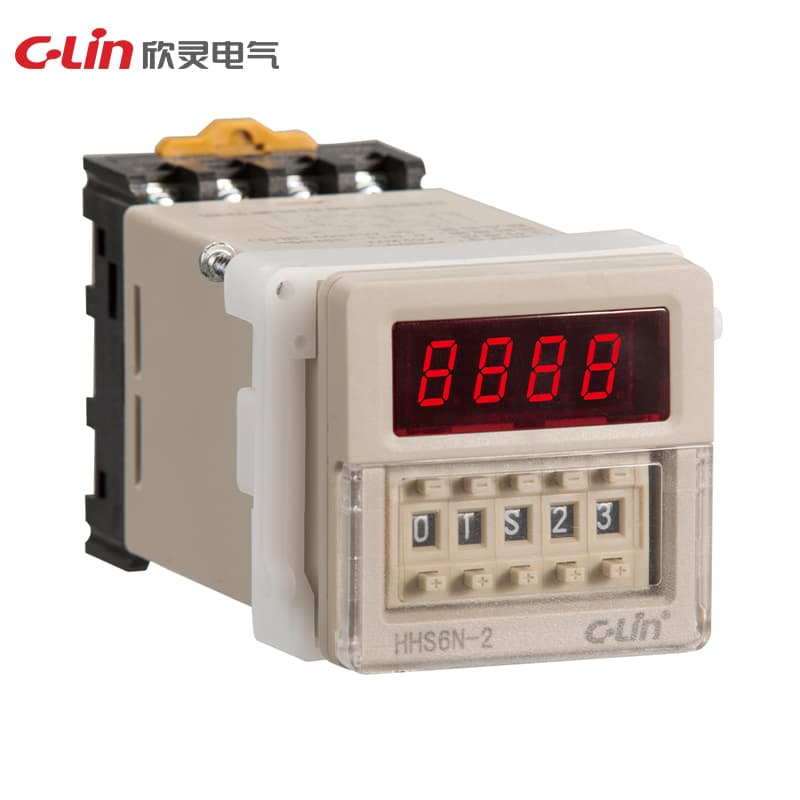

マルチ回路タイムリレー HHS6シリーズ

Name: マルチ回路タイムリレー HHS6シリーズ
Brand: C-Lin
SKU: HHS6N-2

Model Number: HHS6N-2

動作電源: DC24V; AC24V, AC220V, AC380V 遅延範囲: 0.01s~99h99m 時・分・秒設定繰返し誤差: ≤1% 動作モード: 電源投入遅延接点形式: リセットポーズ端子付き遅延2回路（11フィート）接点容量: 3A AC250V（抵抗負荷）外形寸法: 48×48×115mm 開口寸法: 45×45mm 取付方法: パネル形、デバイス形、35mm ガイドレール形代替品: JSS48A

見積依頼

技術仕様

Ue/Ie	定格動作電圧Ue/定格動作電流Ie:AC-15 Ue:AC250V,Ie:3A（各使用区分）
Contact	リセットポーズ付き遅延1切換
HHS6A-1	リセット開始機能付き遅延1回路
HHS6A-2	遅延接点2回路
Altitude	≤2000m
Humidity	設置場所の最高温度40°Cにおける空気の相対湿度は<50%、低温ではより高い相対湿度が許容される場合があり、例：20°Cで90%まで。温度変化による結露が生じる場合は特別な対策を講じること。
Dimensions	48×48×115mm
Delay Range	0.01s-99.99s;1s-99m99s;1m-99h99m
Temperature	-5℃ 〜 40℃
Timing mode	正方向/カウントダウン、2段表示
Contact form	HHS6A: リセット開始機能付き遅延2回路
Display mode	デジタルチューブ表示
Installation	パネル形、35mmレール形、固定形
Opening size	45×45mm
Repeat error	≤1%
Working mode	電源投入遅延、解除遅延/メモリ/非メモリ機能はオプション
Specification	HHS6
Movement Forms	電源投入遅延
Operating mode	電源オフ遅延
Control circuit	1, 2, 3, 4
Operating power	AC380V,AC220V,AC127V,AC110V,AC36V,AC24V, 50Hz;DC24V
Contact capacity	3A AC250V（抵抗負荷）;DC24V 5A
Repetition error	遅延範囲が1sより大きい場合はEr<1%; 遅延範囲が1sより小さい場合はDr<50ms。
Time Delay range	0.1s-990h
Temperature range	-5°-40°C
Number of contacts	リセットポーズ機能付き遅延接点2組
Installation method	パネル形、デバイス形、35mmガイドレール形
Rated Supply Voltage	DC24V;AC24V、AC220V、AC380V
Working power supply	DC24V; AC24V, AC220V, AC380V
Rated Load of the Contact	3A AC250V(抵抗負荷)
Rated insulation voltage Ui	400V
Conventional heating current Ith	5A
Rated impulse withstand voltage Uimp	2.5KV
