C-Lin

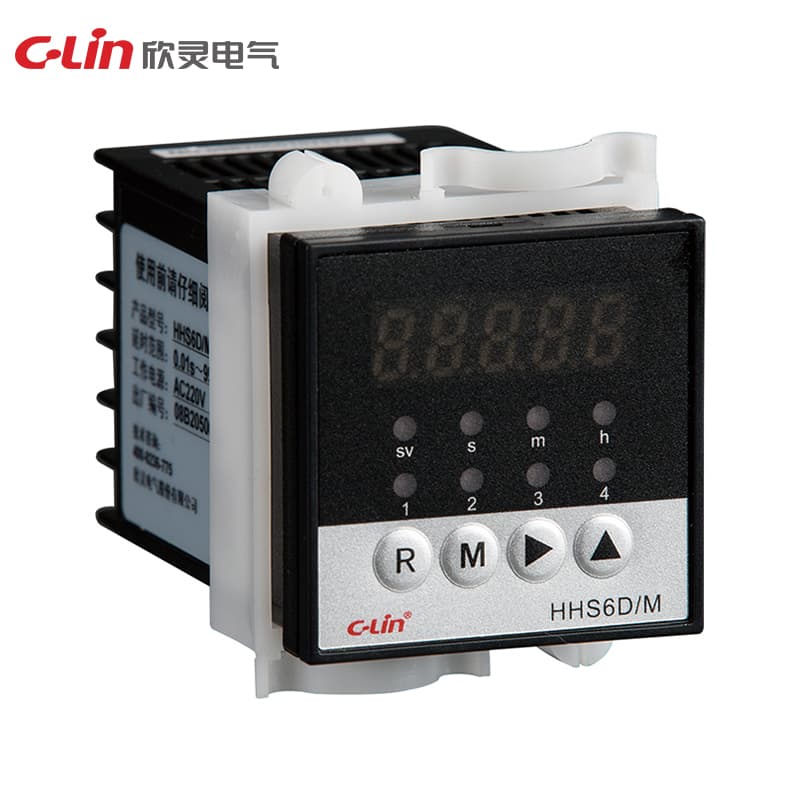

多回路タイムリレー HHS6 シリーズ

Name: 多回路タイムリレー HHS6 シリーズ
Brand: C-Lin
SKU: HHS6D-M

Model Number: HHS6D-M

動作電源: DC24V; AC24V, AC220V, AC380V 遅延範囲: 0.01s~99h99m 時間・分・秒設定繰返し誤差: ≤1% 動作モード: 通電遅延接点形式: リセット一時停止端子付き遅延2組（11フィート）接点容量: 3A AC250V（抵抗負荷）外形寸法: 48×48×115mm 開口寸法: 45×45mm 取付方式: パネル形、装置形、35mmガイドレール形代替製品: JSS48A

見積依頼

技術仕様

Ue/Ie	定格動作電圧Ue/定格動作電流Ie: AC-15 Ue: AC250V, Ie: 3A（各使用カテゴリ）
Contact	リセット一時停止付き遅延1移行
HHS6A-1	リセット開始機能付き遅延1組
HHS6A-2	遅延接点2組
Altitude	≤2000m
Humidity	設置場所の最高温度40°Cで空気の相対湿度は<50%。低温時にはより高い相対湿度が許容される場合があります。例: 20°Cで最大90%。温度変化による結露が時々発生する場合は、特別な対策を講じてください。
Dimensions	48×48×115mm
Delay Range	0.01s-99.99s;1s-99m99s;1m-99h99m
Temperature	-5℃〜40℃
Timing mode	正方向/カウントダウン、二段表示
Contact form	HHS6A: リセット開始機能付き遅延2組
Display mode	デジタル管表示
Installation	パネル形、35mmレール形、固定形
Opening size	45×45mm
Repeat error	≤1%
Working mode	通電遅延、復帰遅延/メモリ/非メモリ機能はオプション
Specification	HHS6
Movement Forms	通電遅延
Operating mode	電源オフ遅延
Control circuit	1, 2, 3, 4
Operating power	AC380V,AC220V,AC127V,AC110V,AC36V,AC24V, 50Hz;DC24V
Contact capacity	3A AC250V（抵抗負荷）；DC24V 5A
Repetition error	遅延範囲が1sを超える場合 Er<1%；遅延範囲が1s未満の場合 Dr<50ms。
Time Delay range	0.1s-990h
Temperature range	-5°-40°C
Number of contacts	リセット一時停止機能付き時間遅延2組
Installation method	パネル形、装置形、35mmガイドレール形
Rated Supply Voltage	DC24V;AC24V、AC220V、AC380V
Working power supply	DC24V; AC24V, AC220V, AC380V
Rated Load of the Contact	3A AC250V(抵抗負荷)
Rated insulation voltage Ui	400V
Conventional heating current Ith	5A
Rated impulse withstand voltage Uimp	2.5KV
